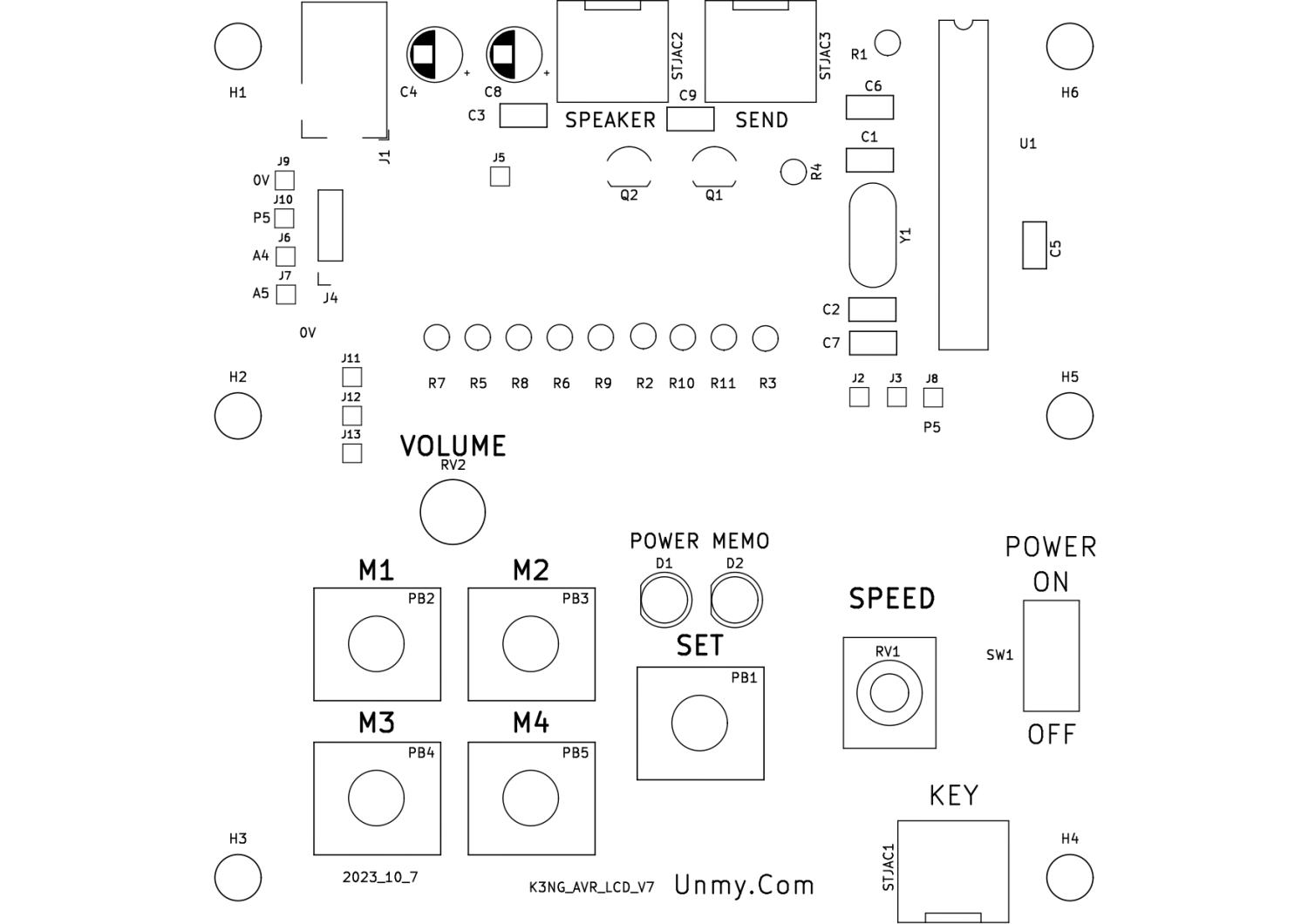

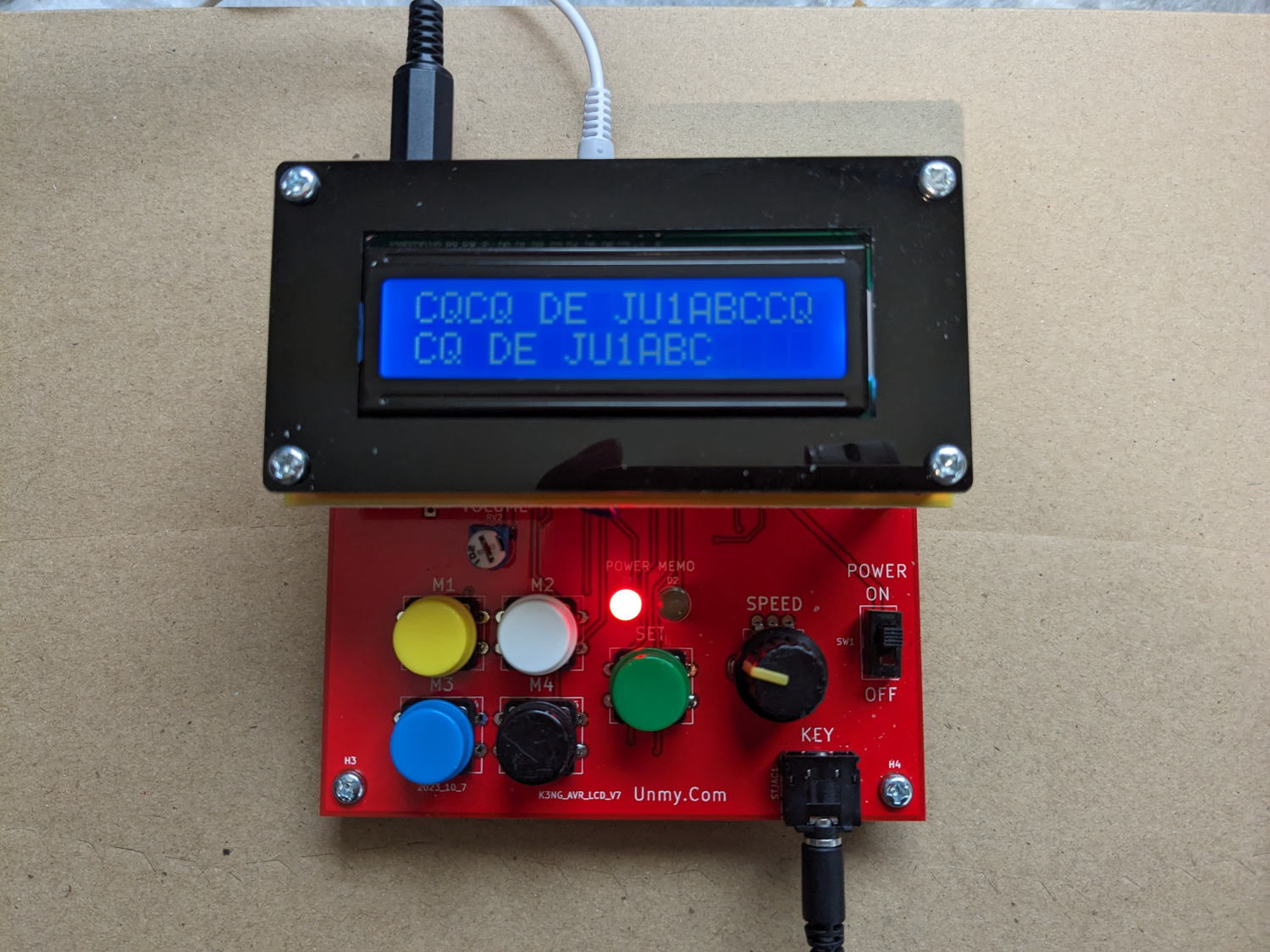

K3NG_AVR_LCD_V7

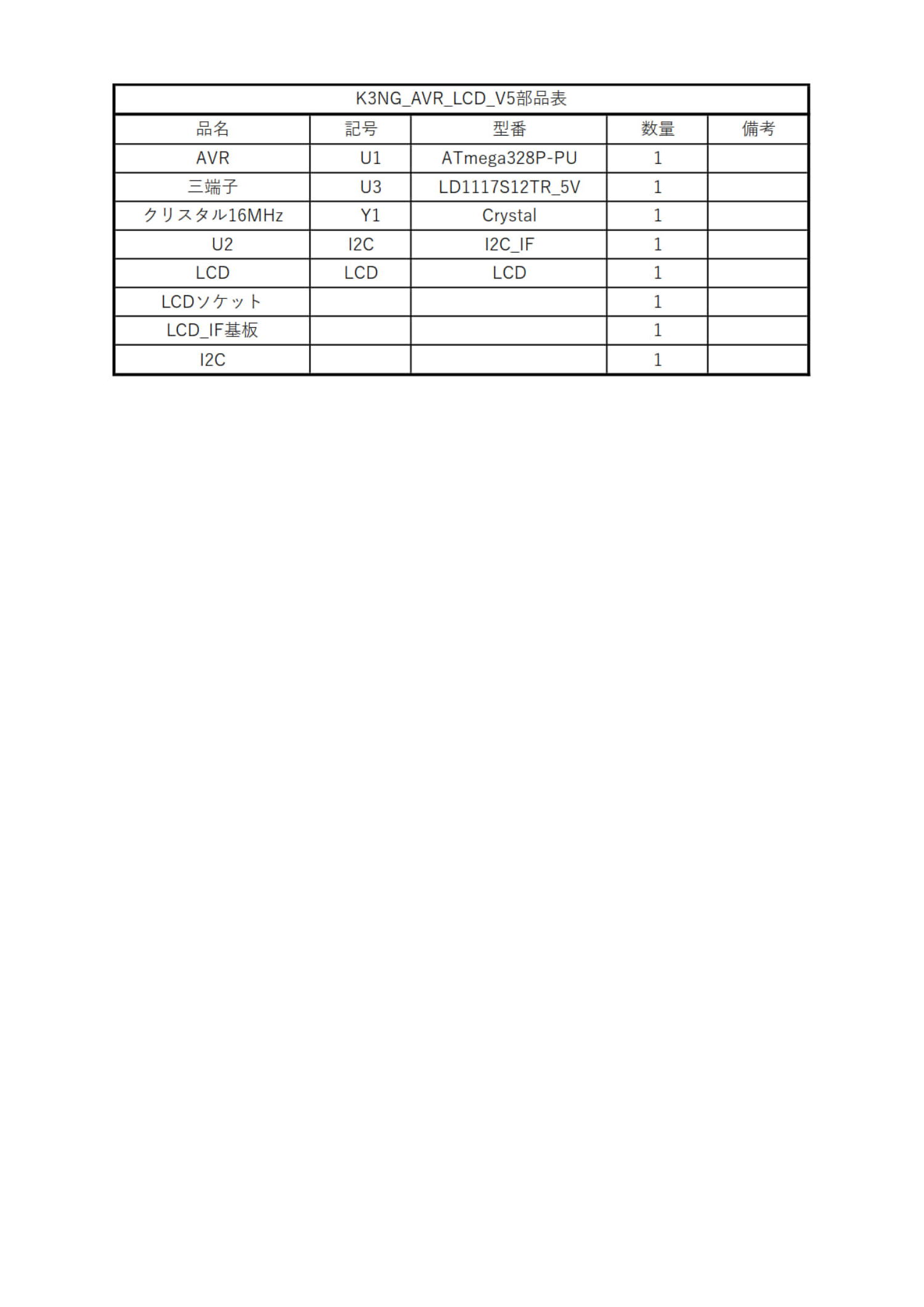

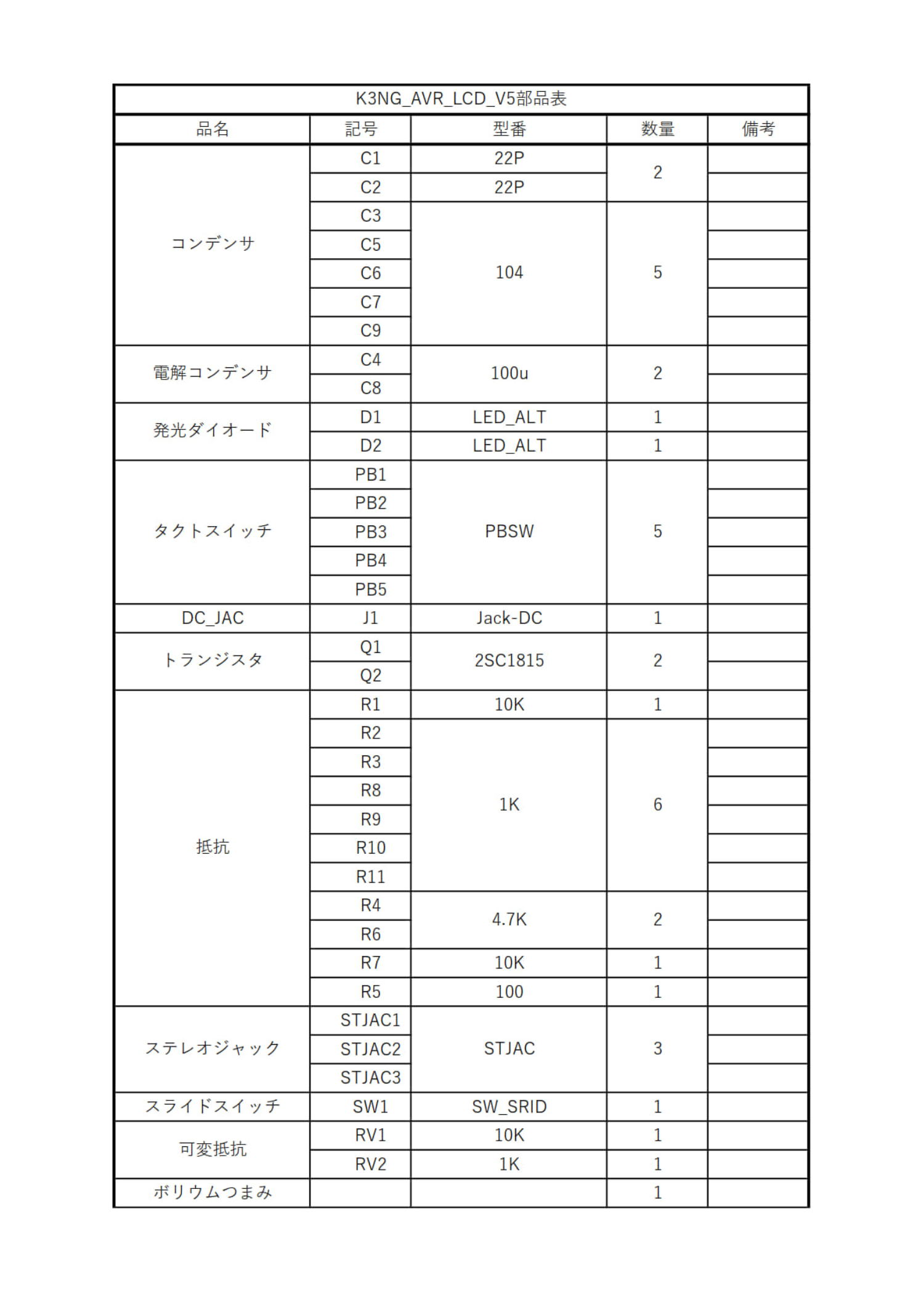

基板はすべてスルーホールですので、一度半田付けしたらやり直しは出来ないと思って下さい
プリント基板ですので部品を付ければ動きます、動かないのは半田付け不良パーツの付け間違いが99％です
完成後どうしても動かない時は当方に動かないまま送って下されば正常品にして送り返します、但し送料はご負担ください。
一番気を付けるのはCPUをソケットに挿入す時切り欠きが上に来る様取り付ける事、間違えると100%壊れます

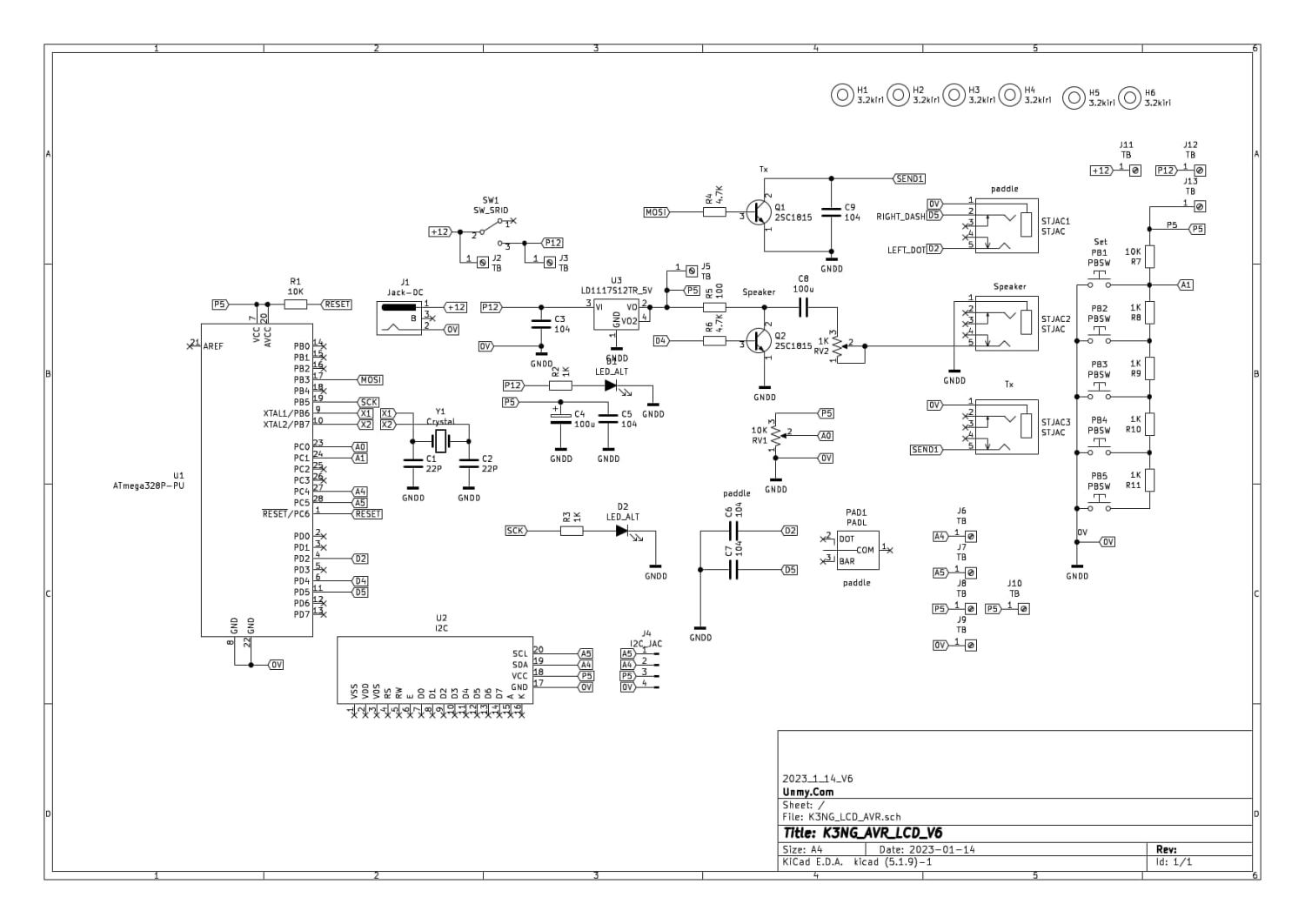

誤配線をするとI2C,LCD,AVRが100%壊れます、図のとうり配線して下さい

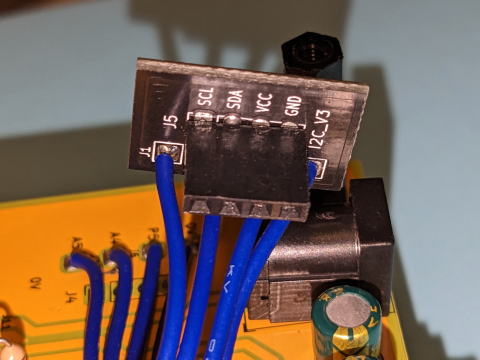

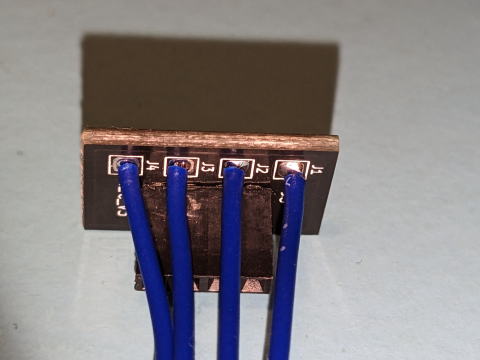

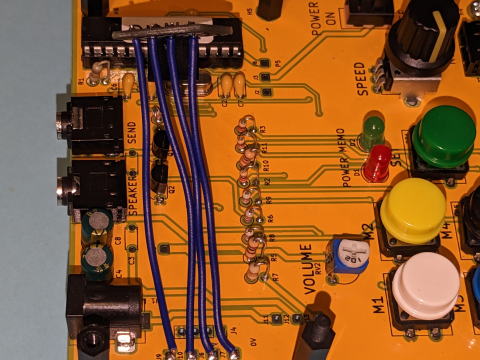

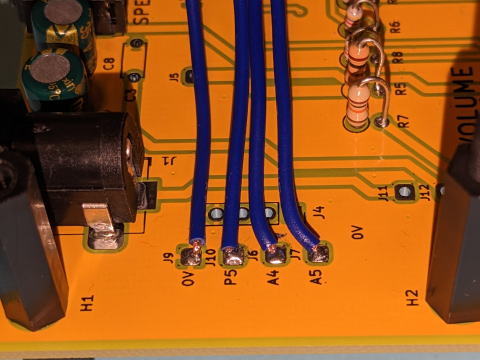

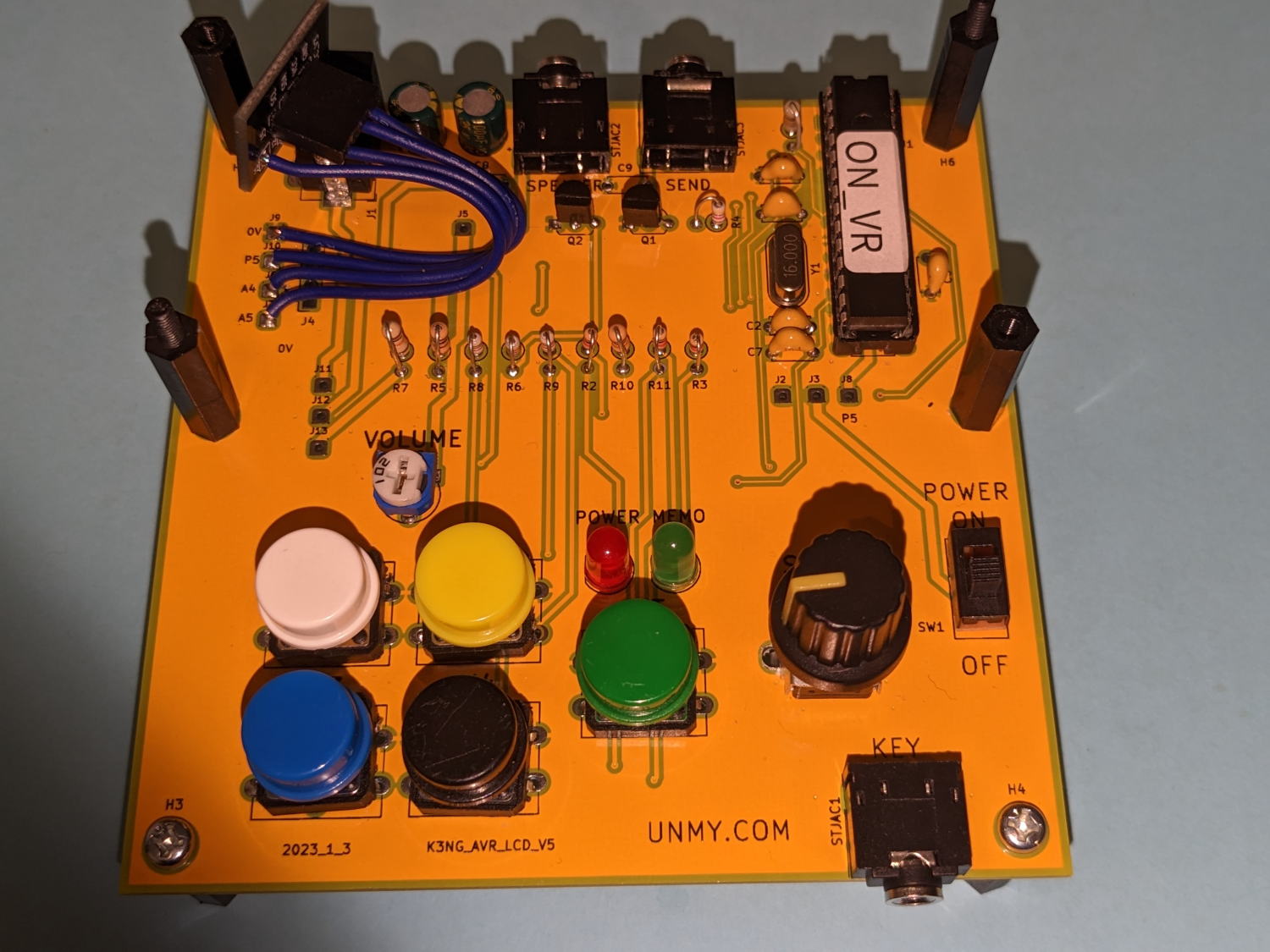

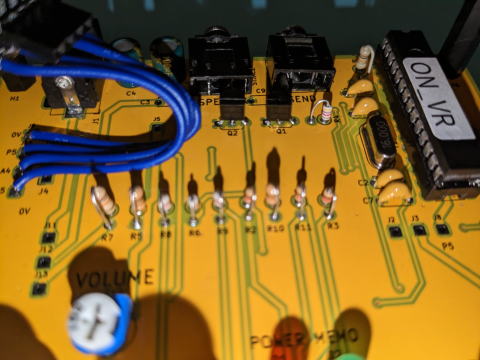

I2C　IF配線方法

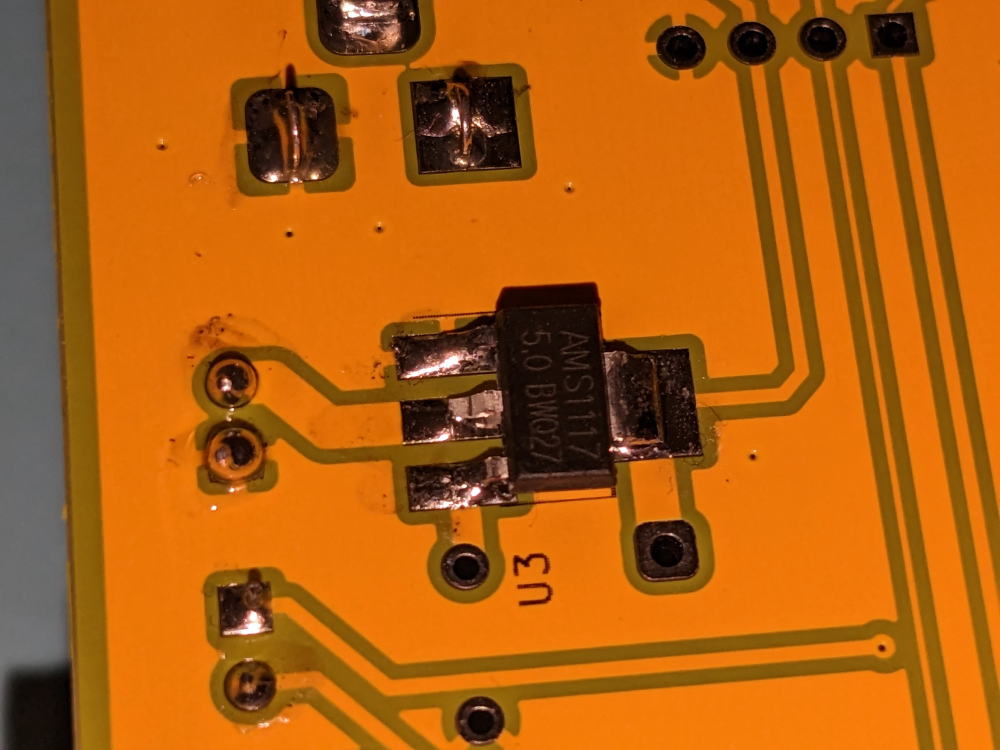

三端子は裏面基板にします
大フィンも半田付けして下さい

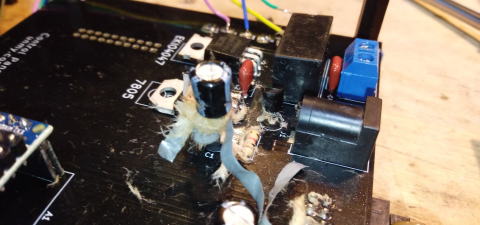

コンデンサーは極性が有ります

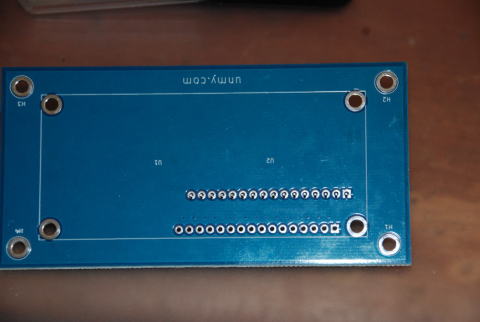

LCDの組付け
LCDセットの仕方順序を間違えるとLCDがハンダ付け出来なくなります

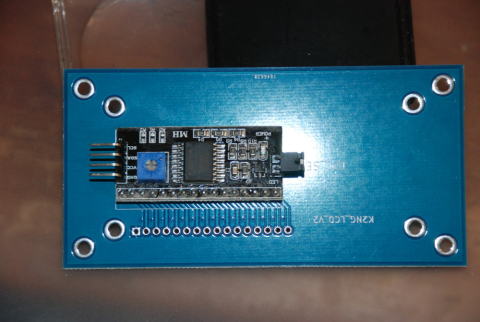

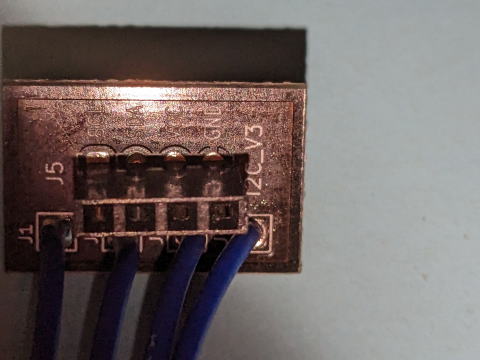

I2C基板半田付け　シルクのとうり取付　I2C基板は嵌め殺し

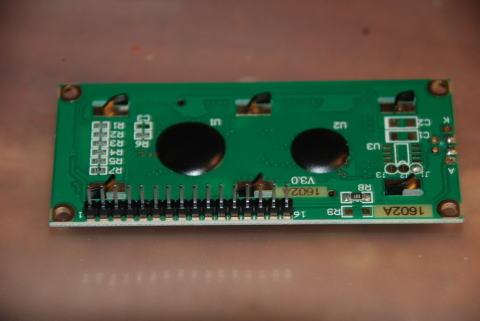

LCD半田付け

コマンド操作はPVVさんのHPを参考にして下さいhttp://ji1pvv.cocolog-nifty.com/blog/2021/12/post-71056c.html
