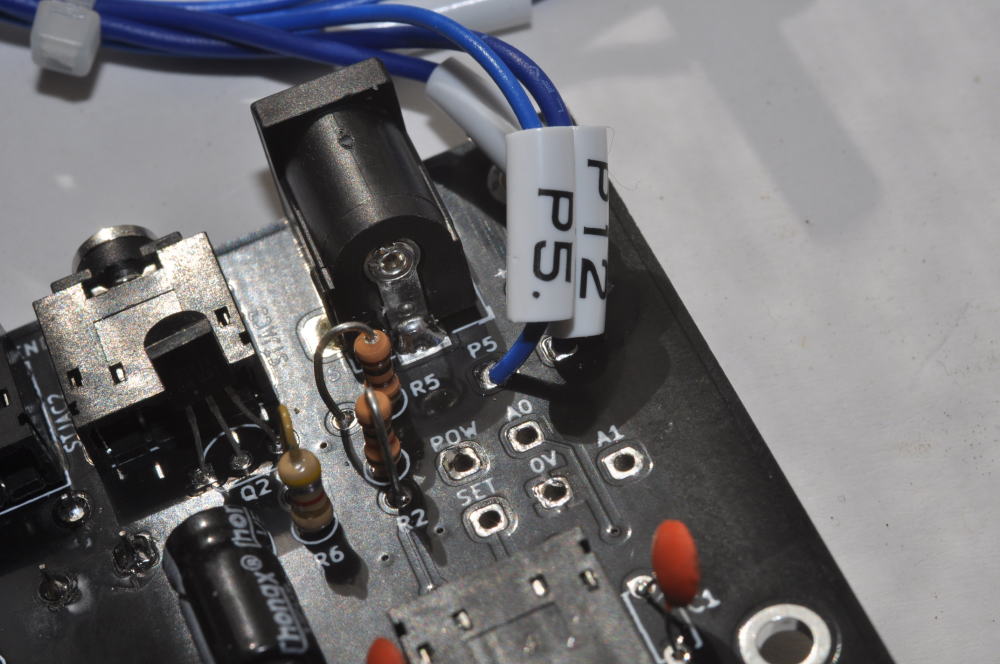

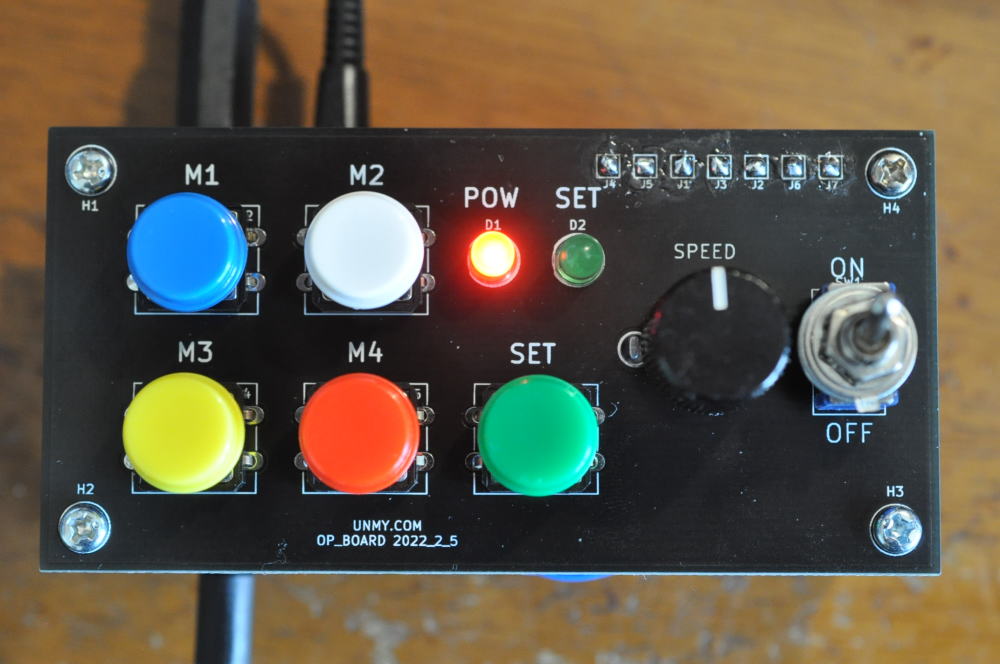

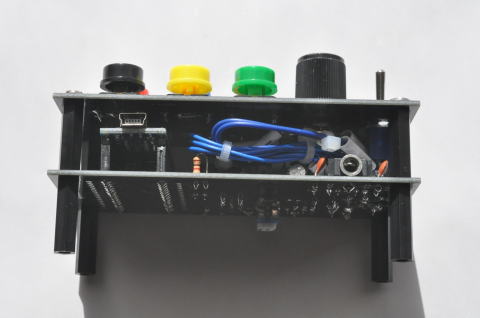

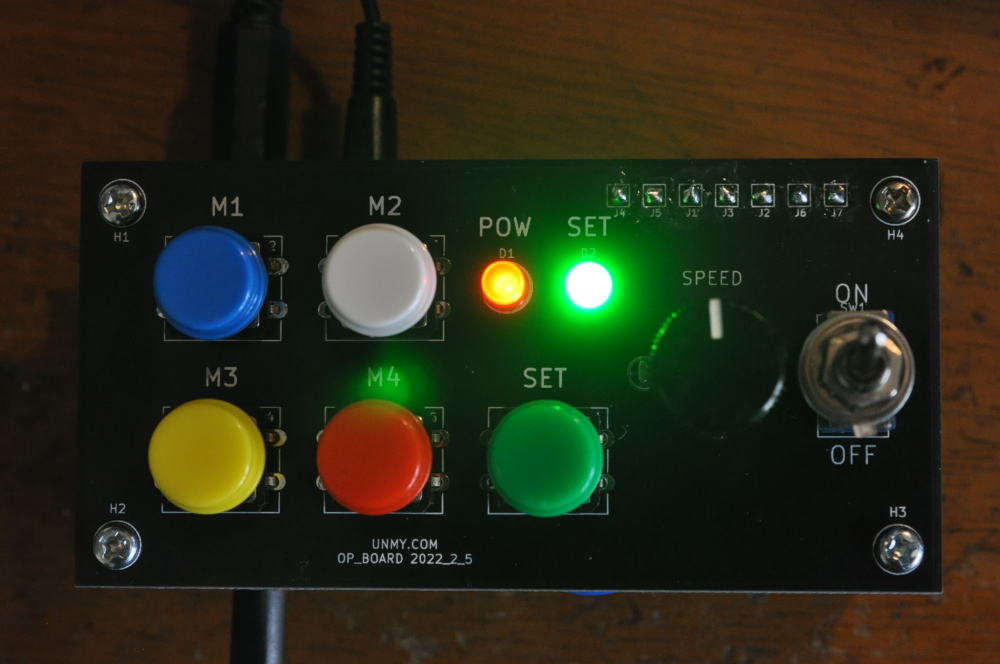

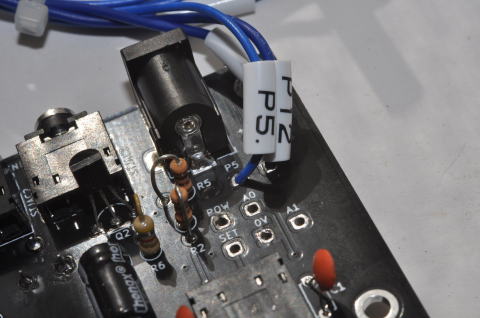

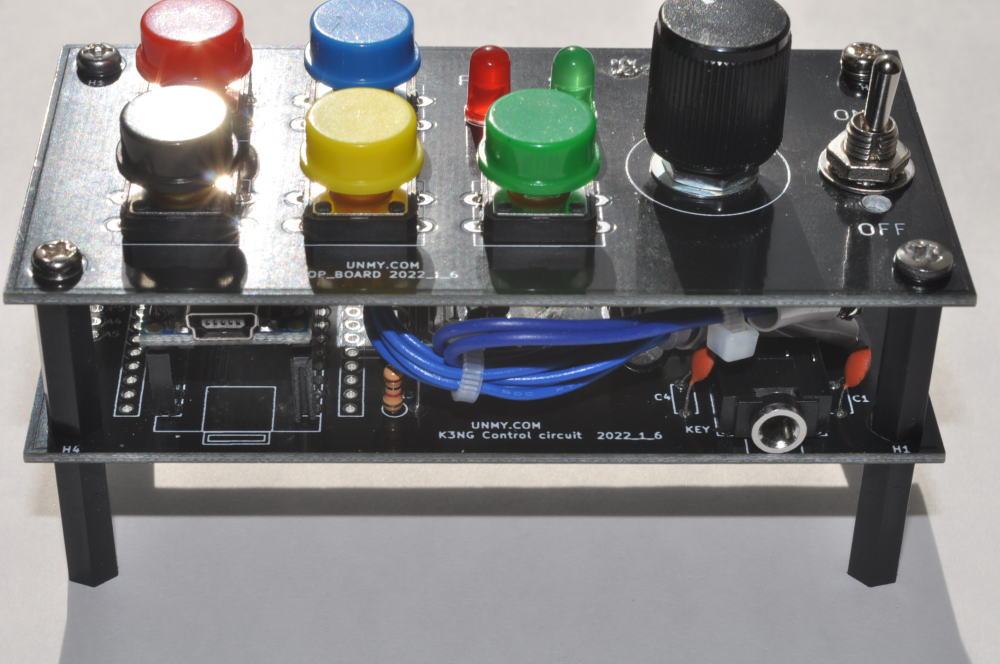

K3NG2_NANO　２世帯住宅操作基板配線工事

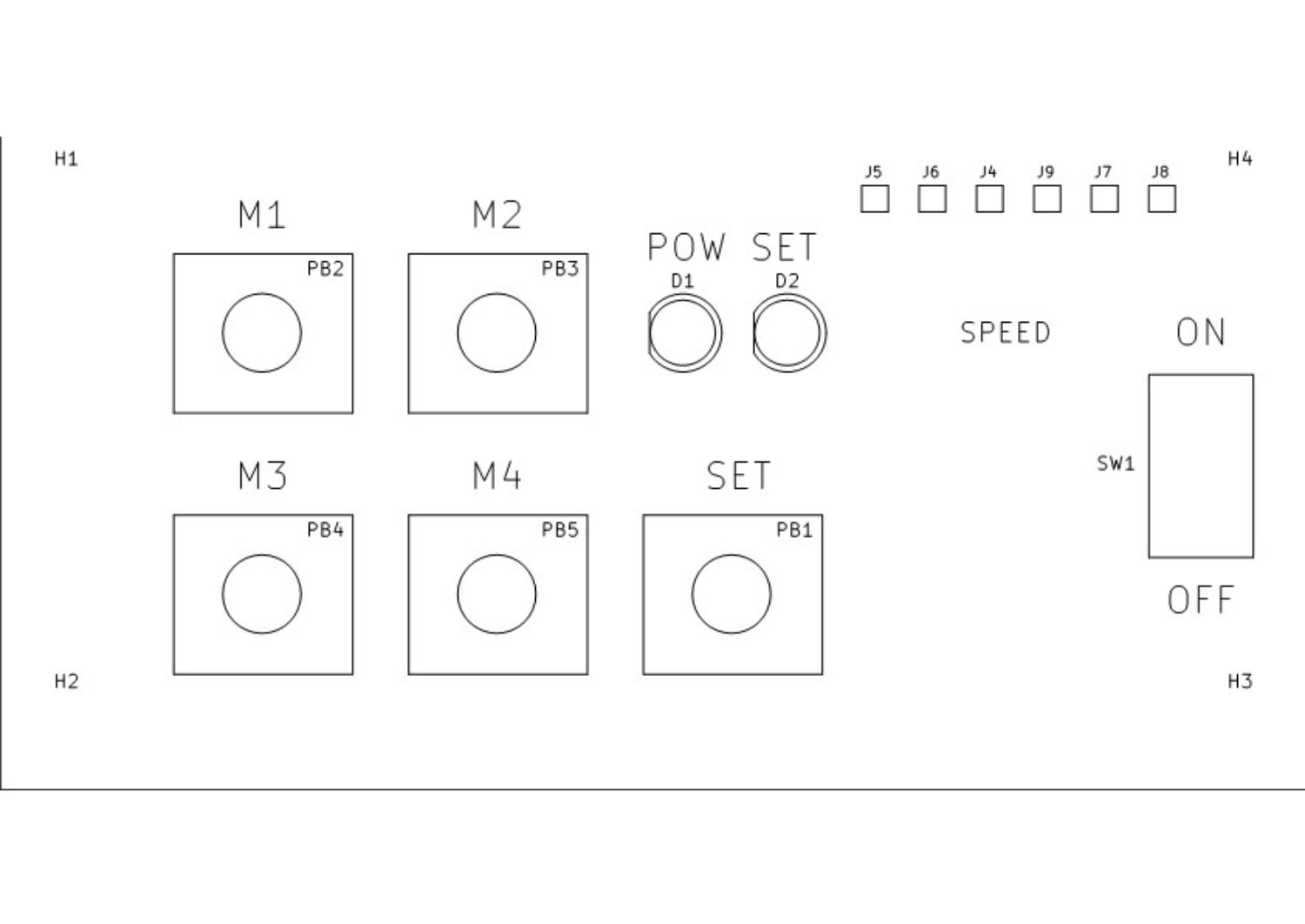

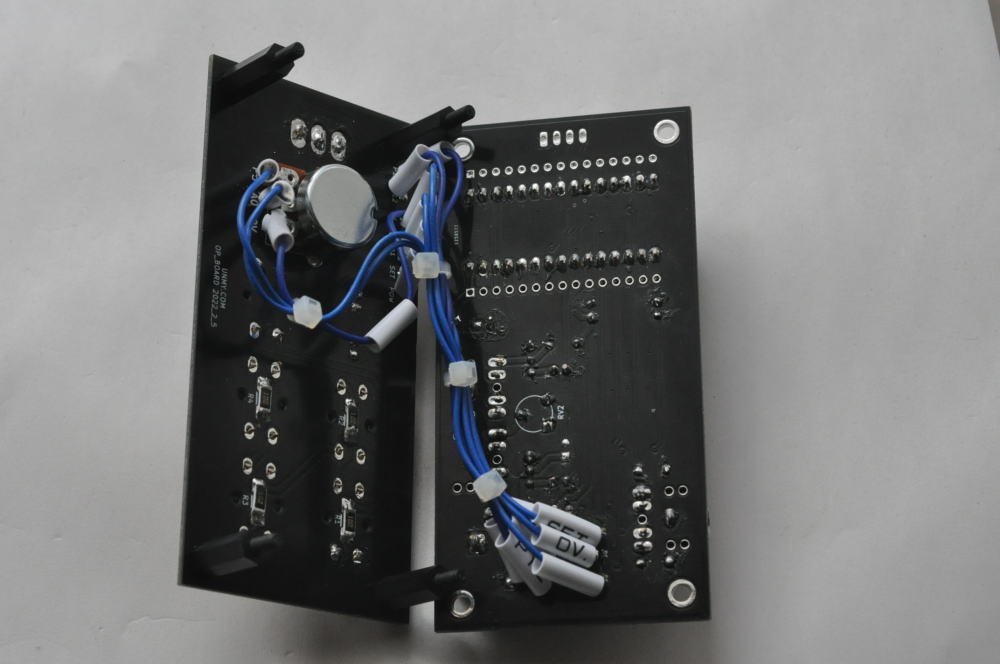

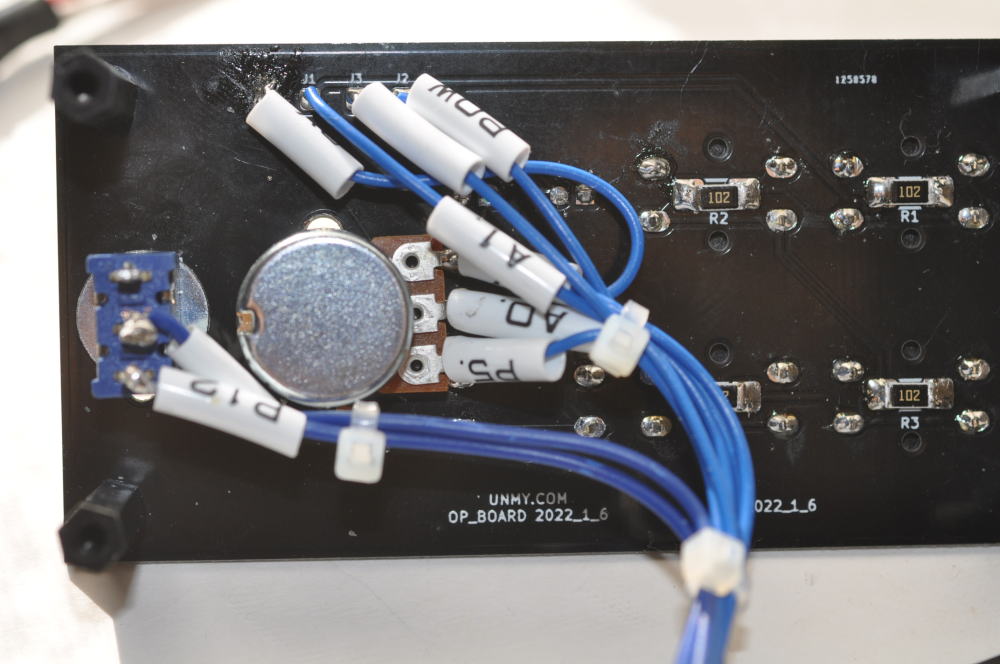

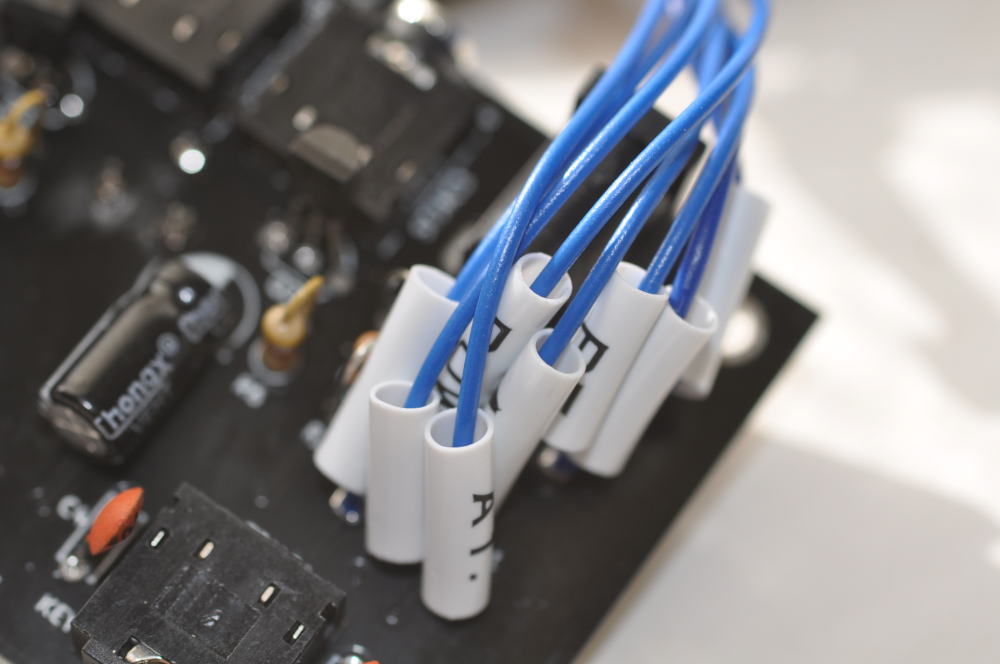

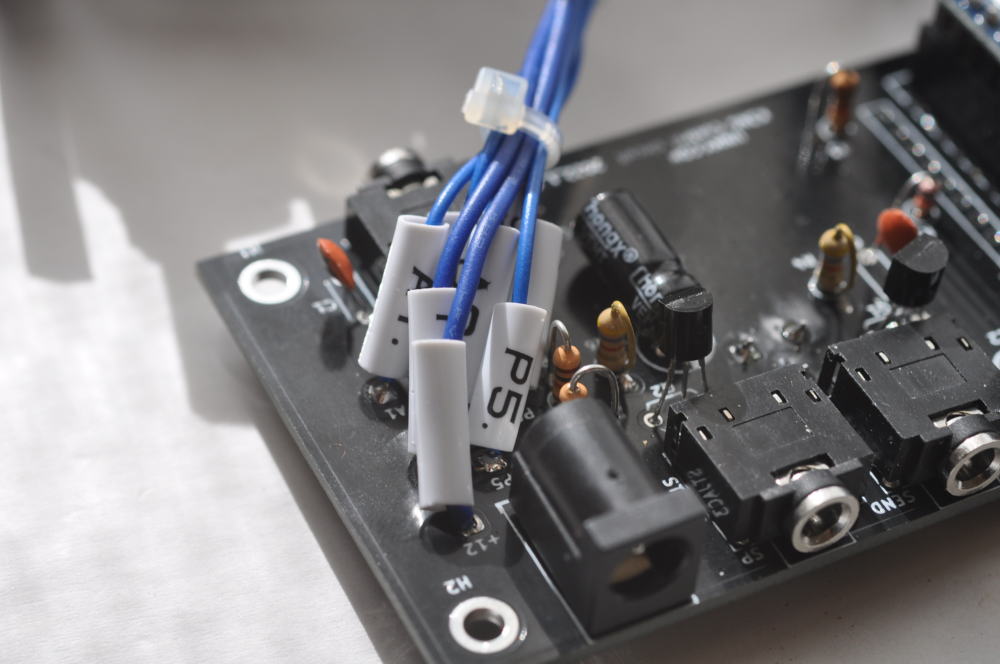

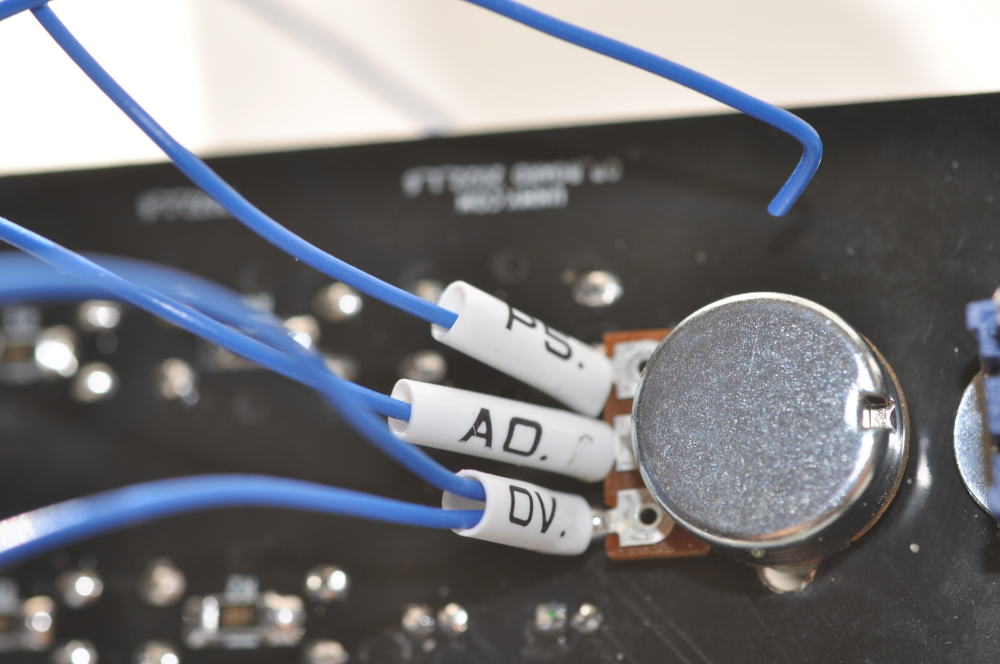

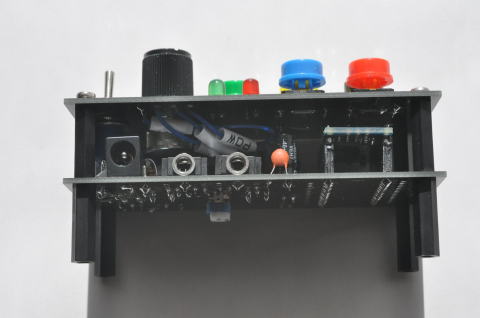

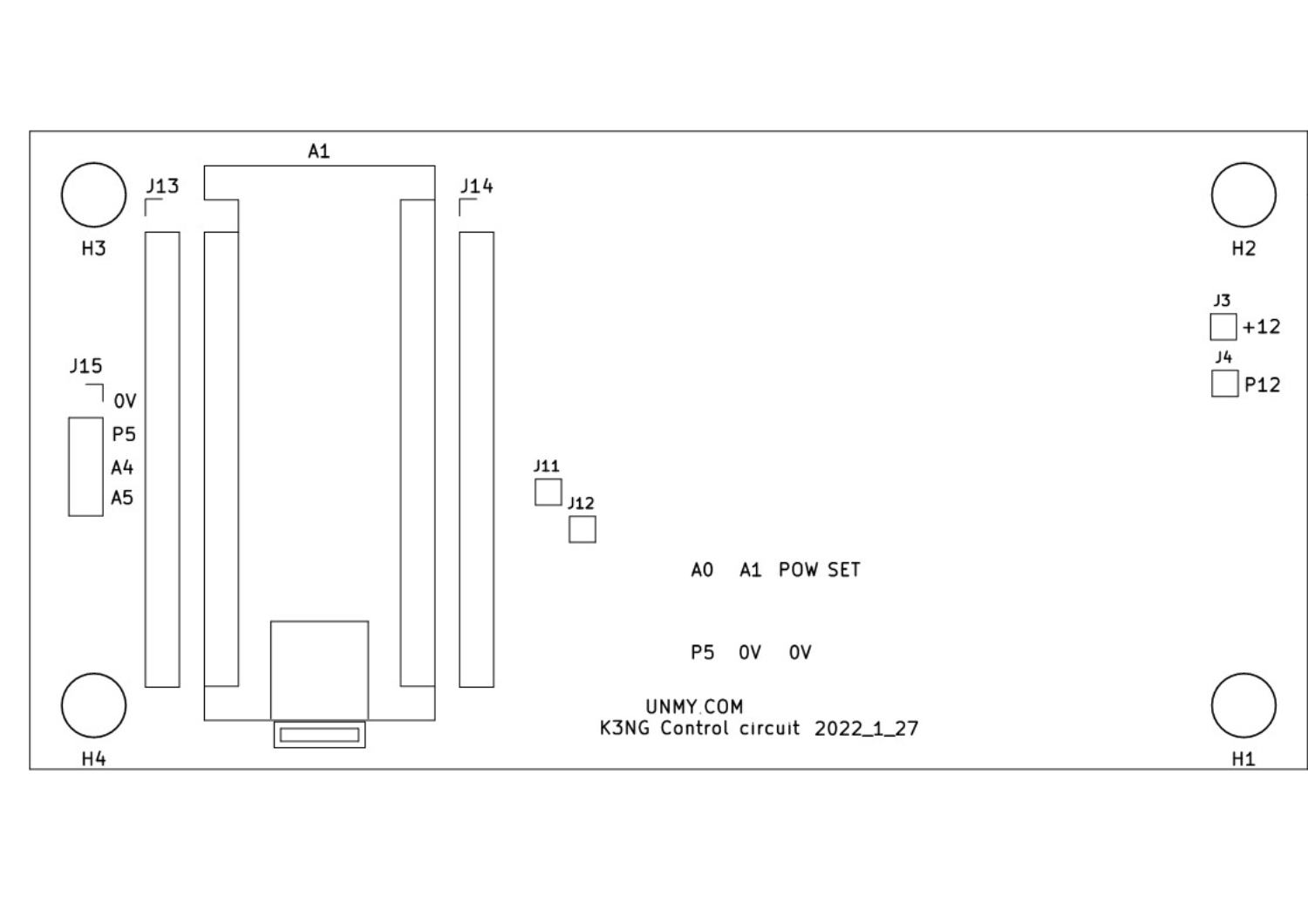

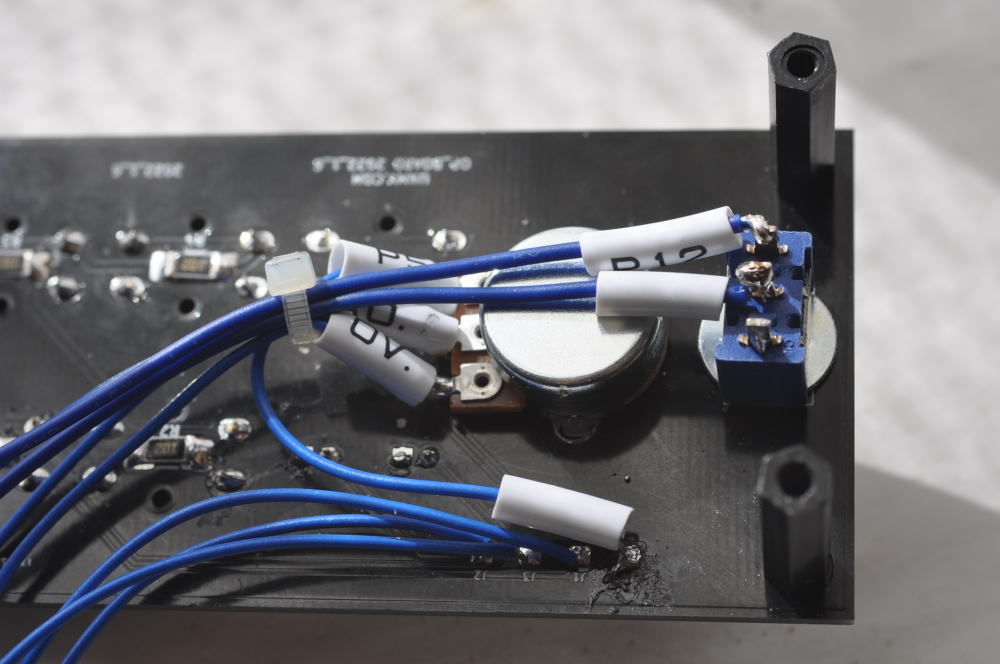

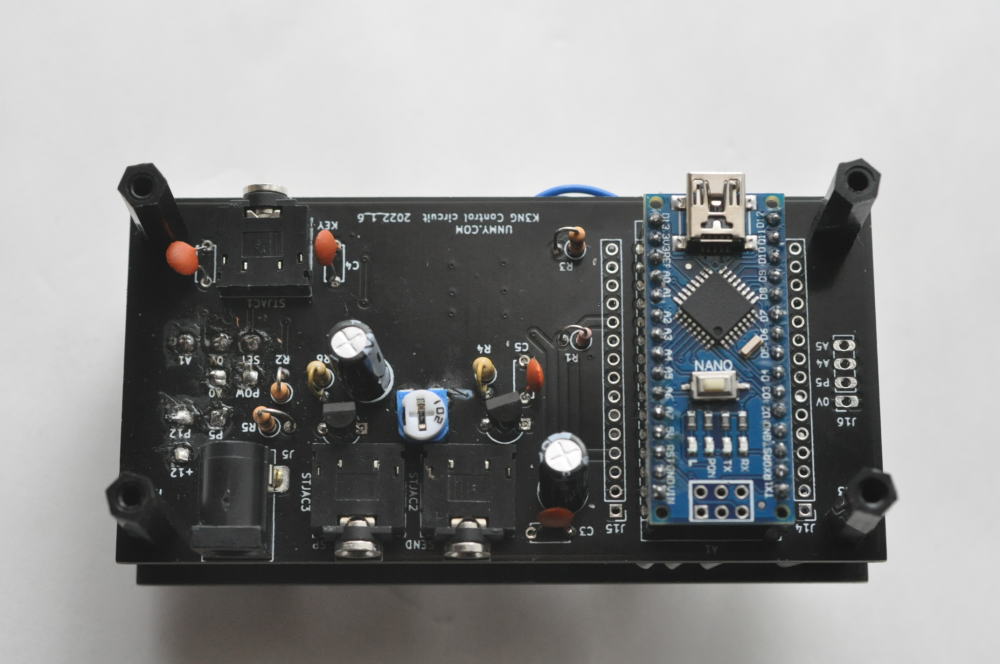

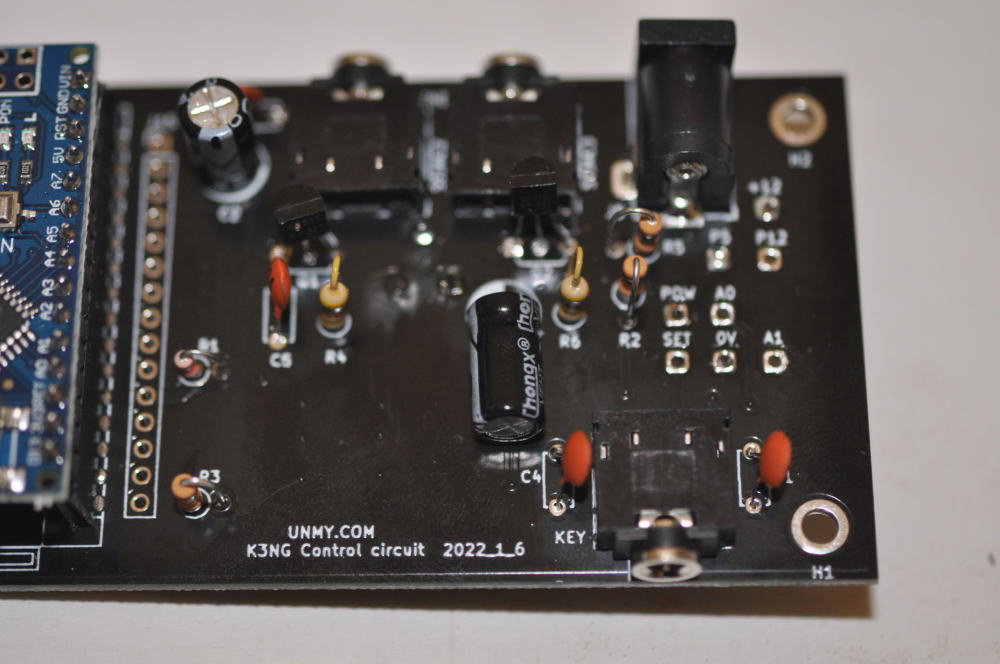

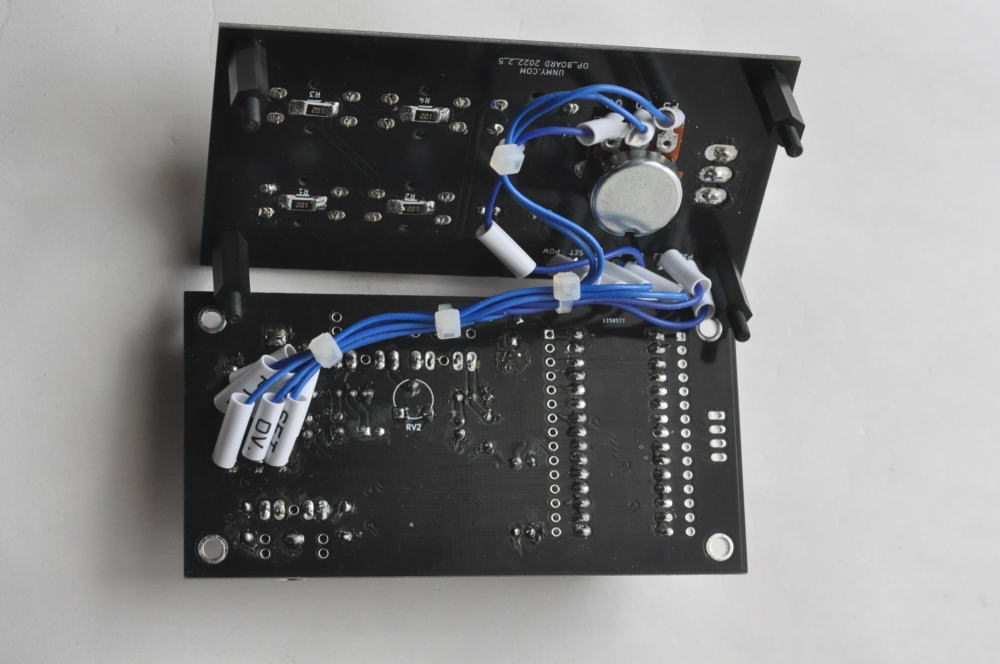

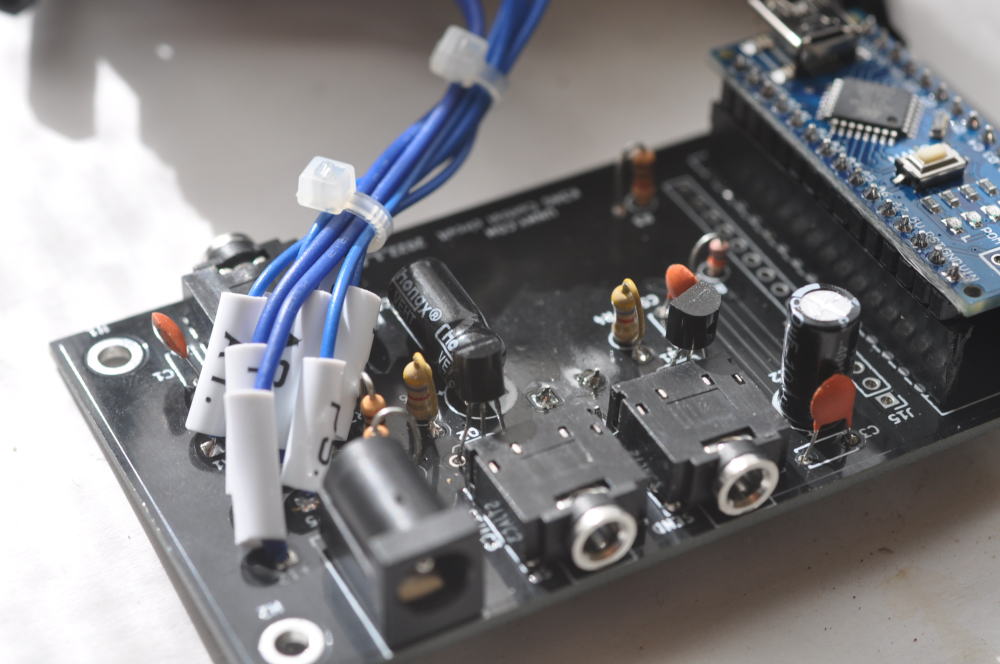

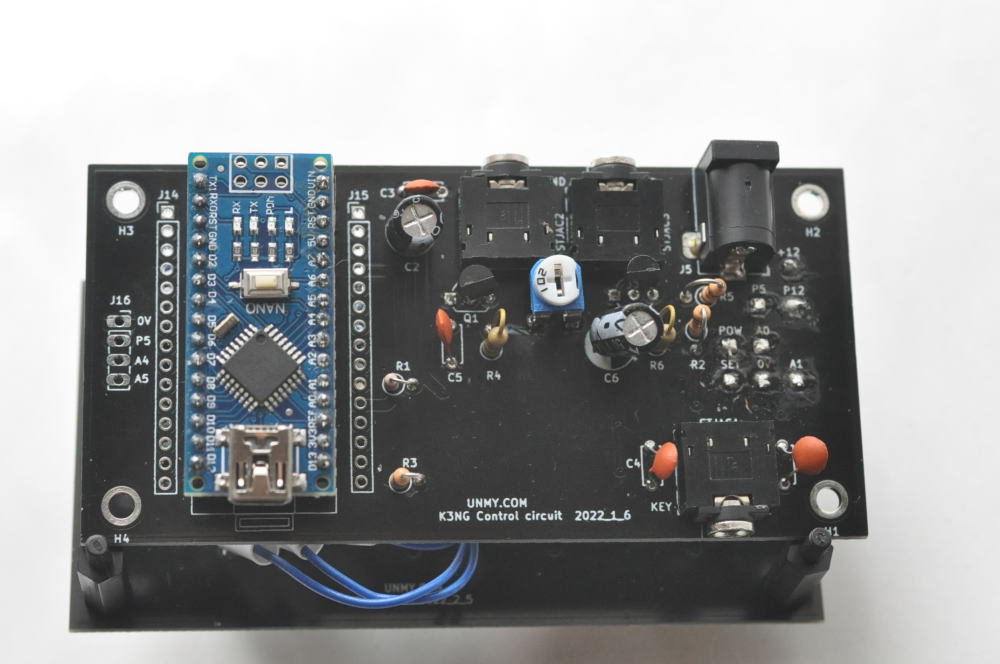

制御基板のnanoのソケットが足高なので、そのまま付けると20mmの高さになるので、電機業界では絶対禁止の裏面配置でつなぎ配線します、この基板は電子機器なので掟破りにはなりません、

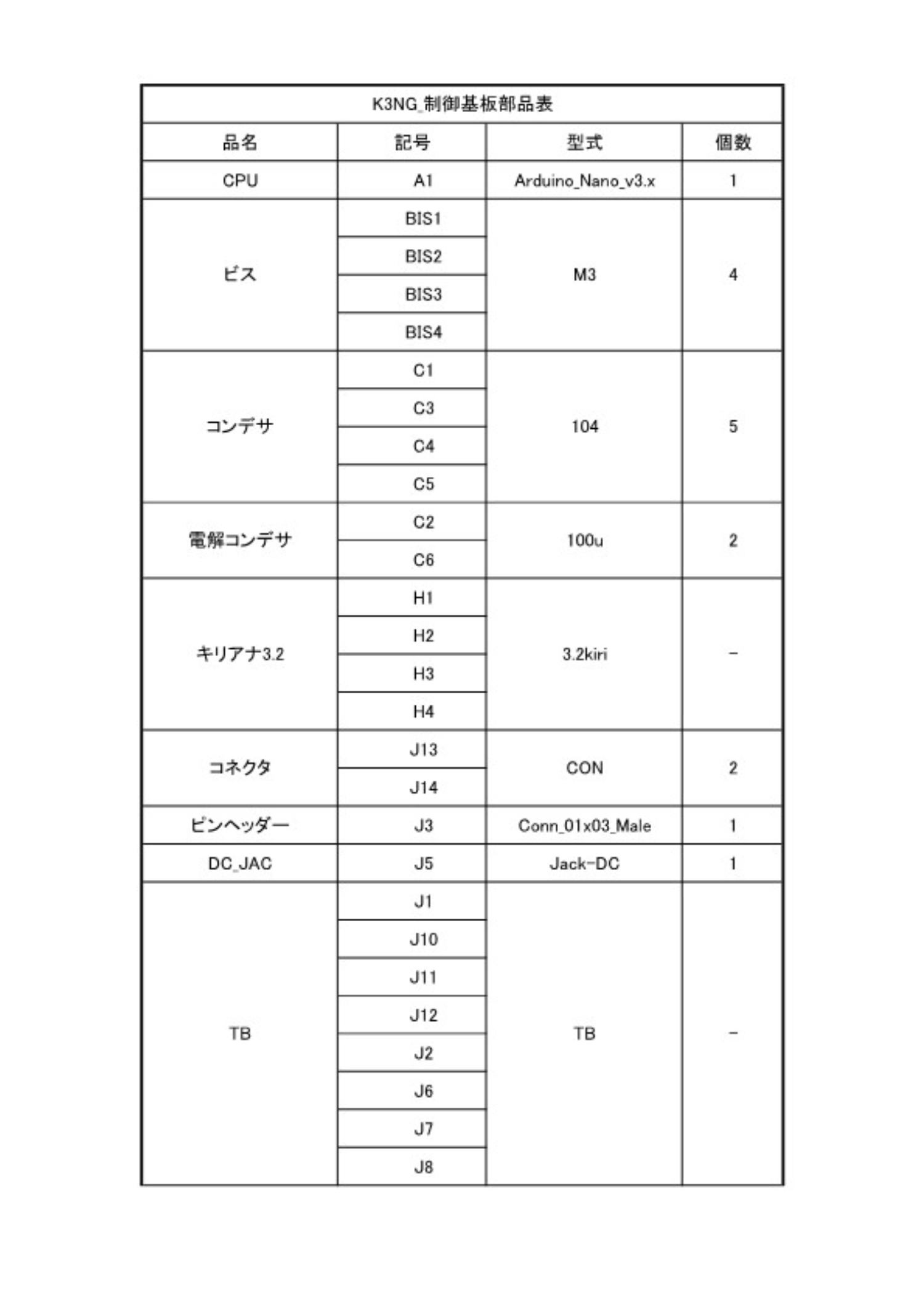

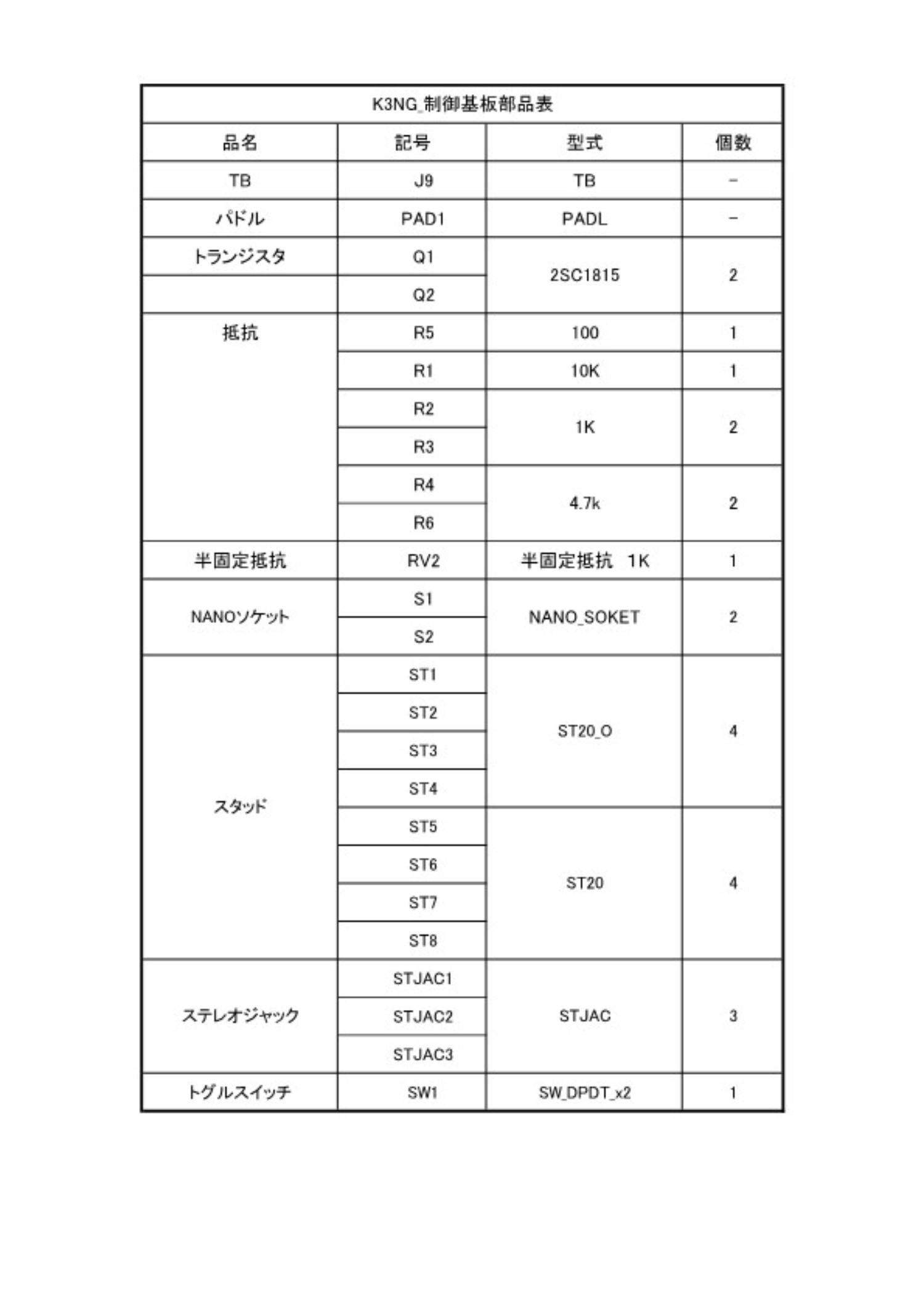

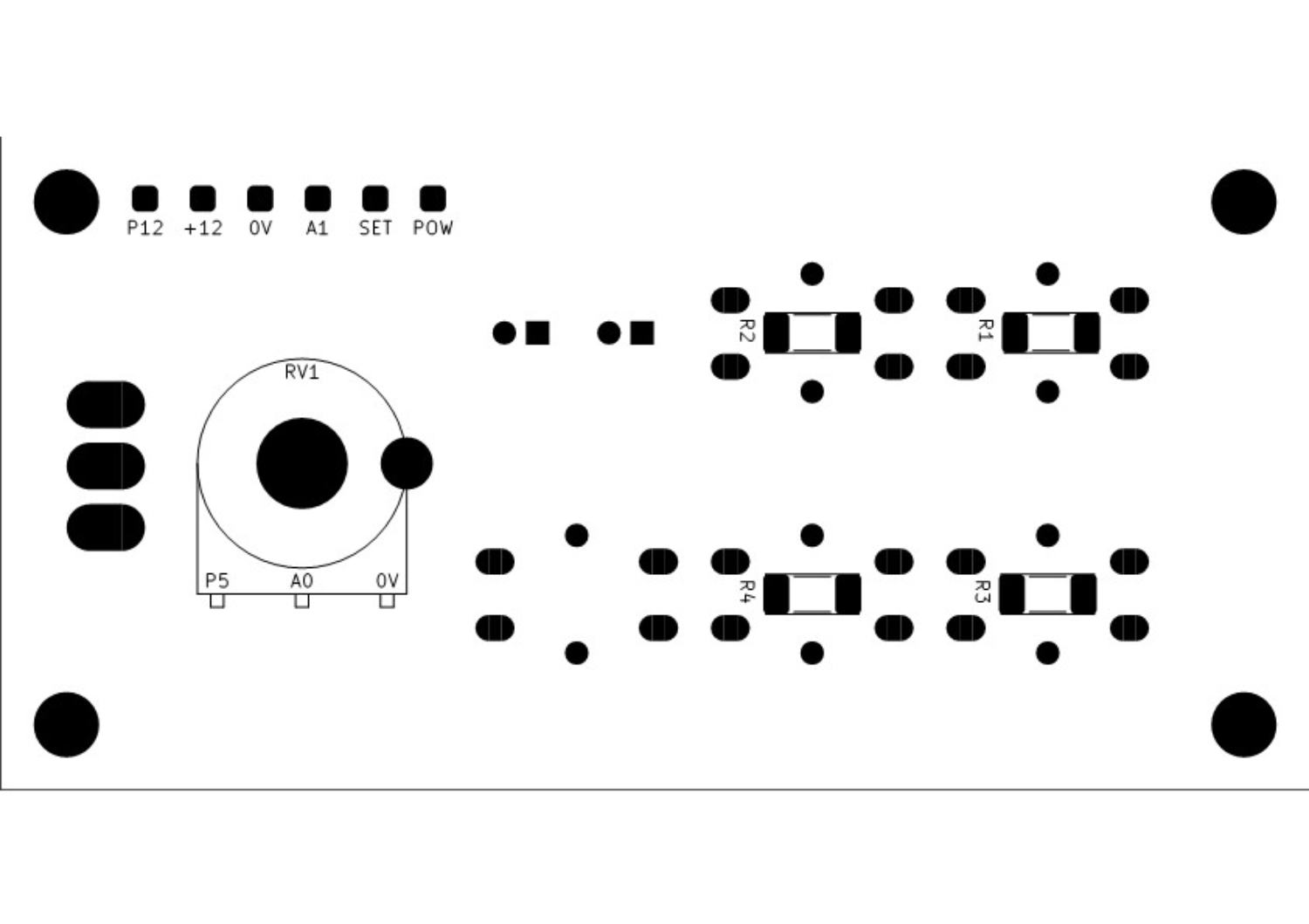

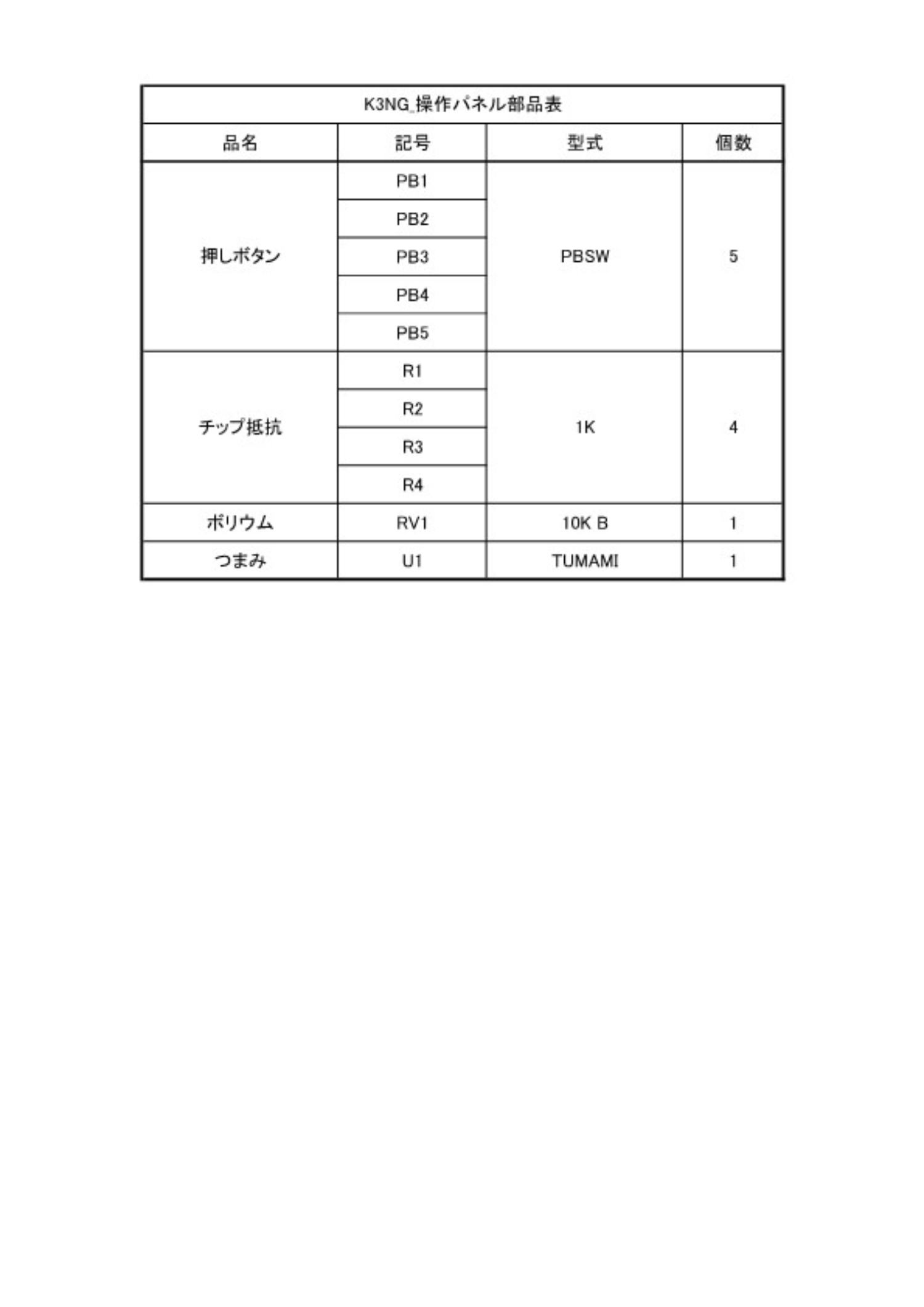

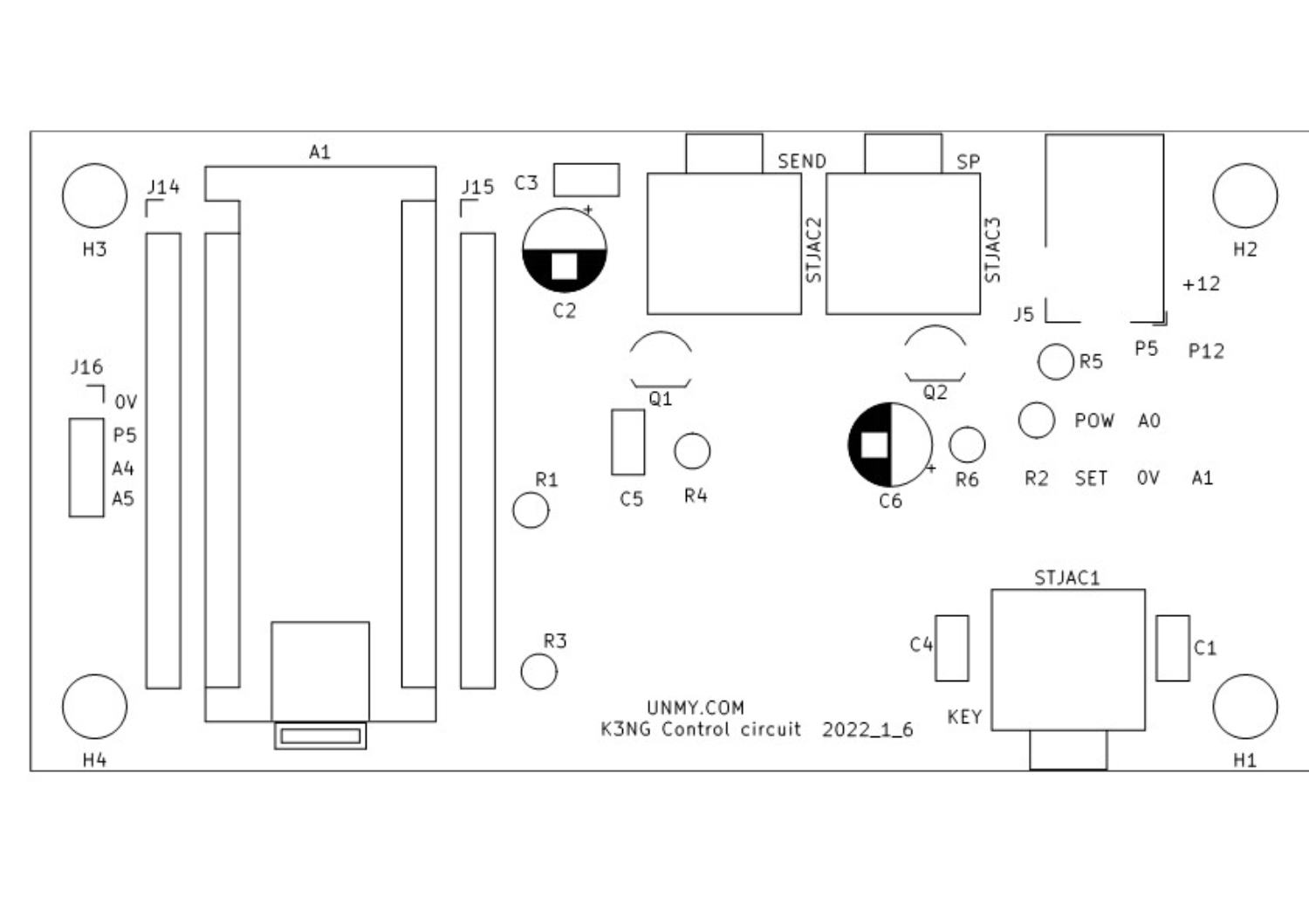

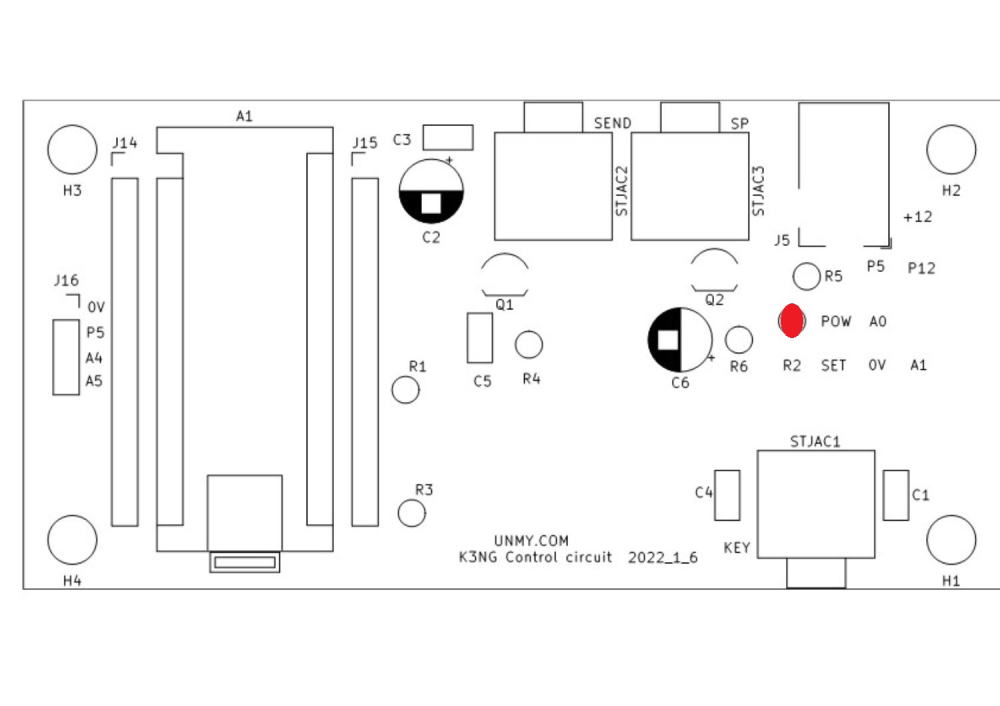

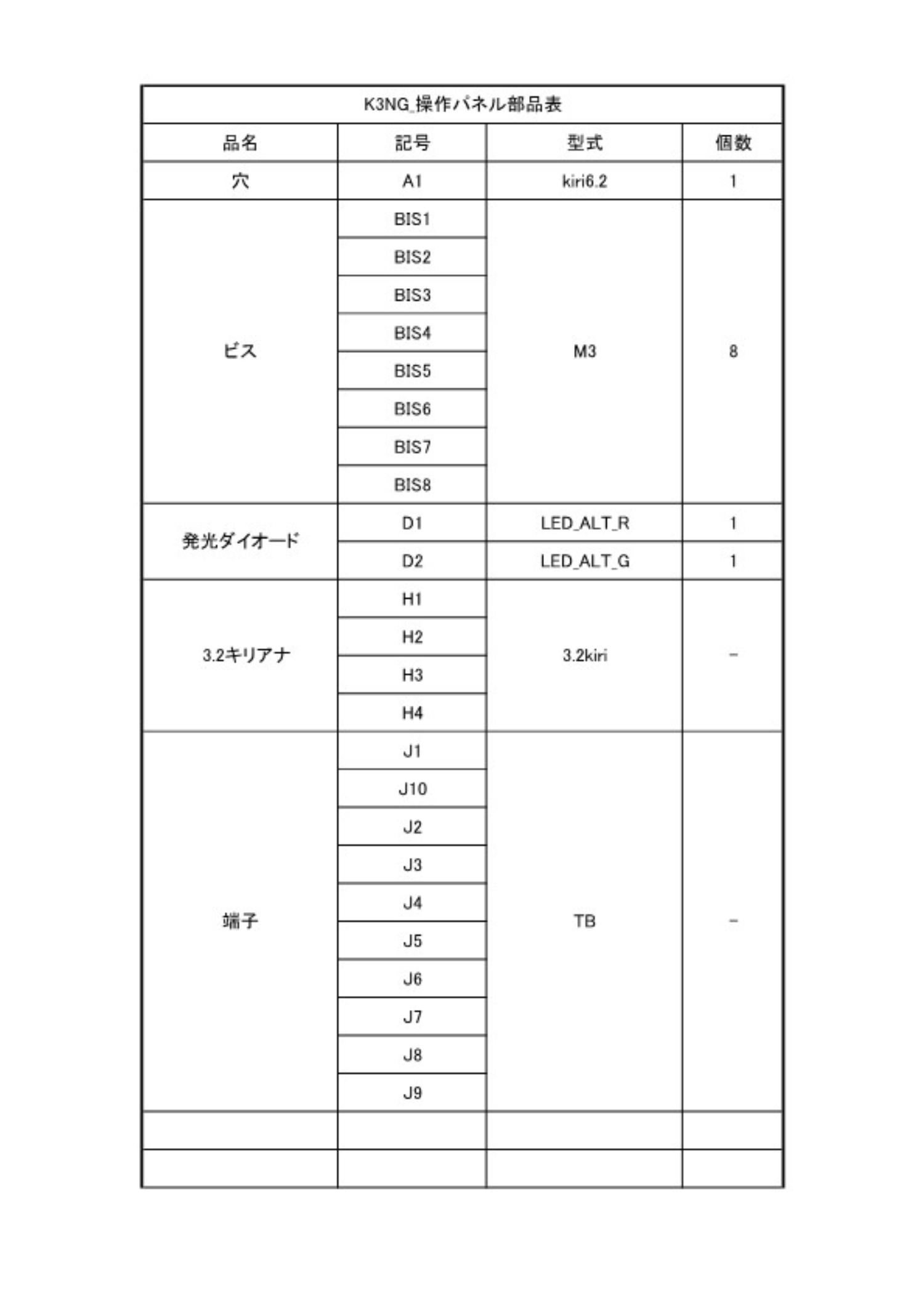

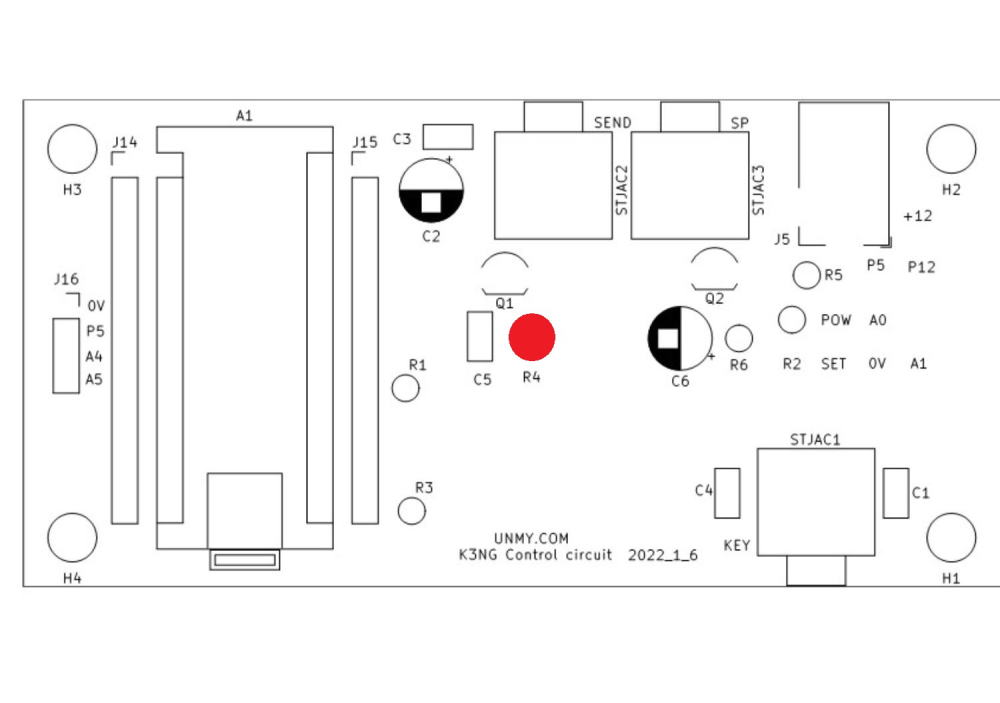

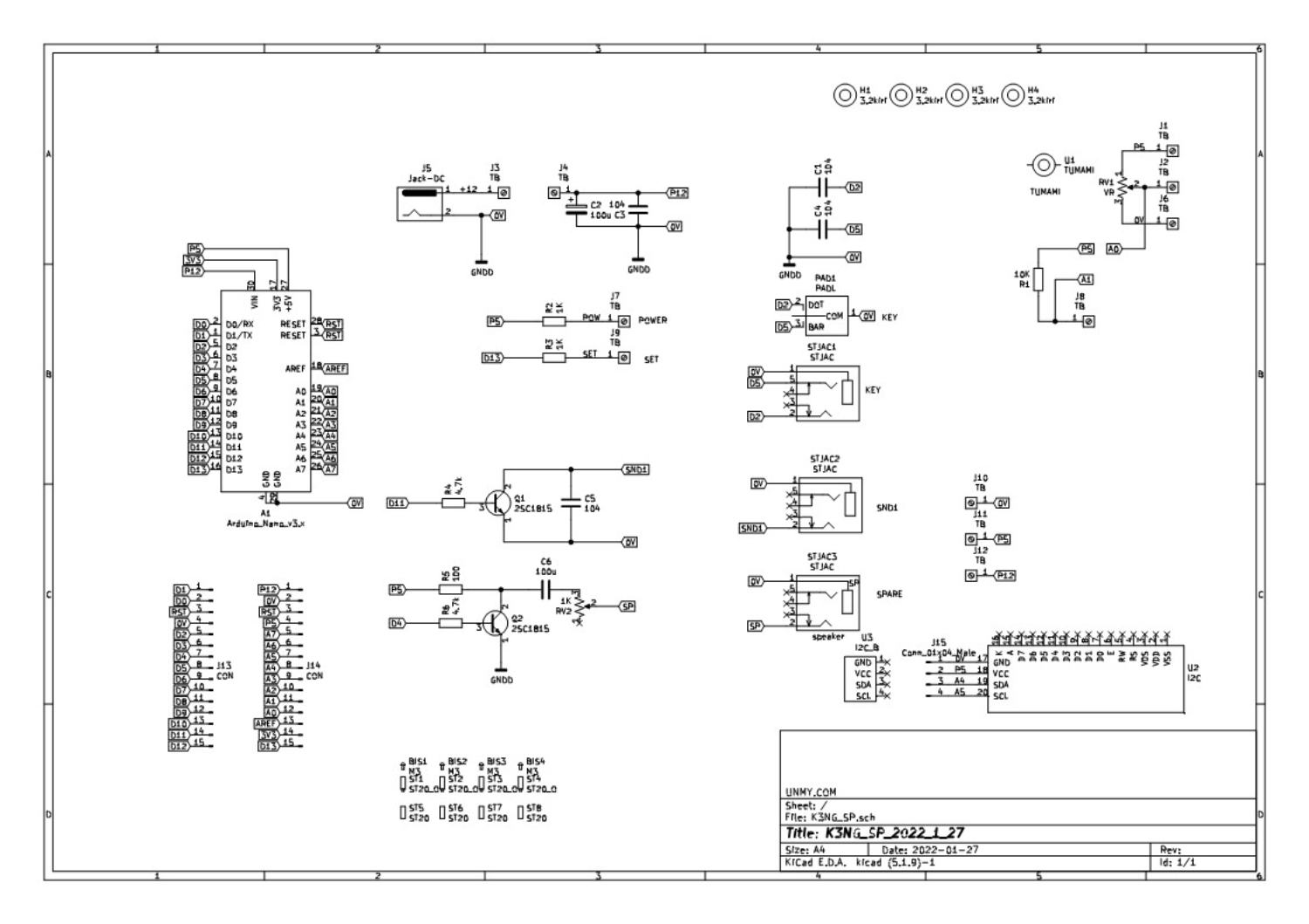

初めに難しいと書いてありますから、回路図とパターン図、部品表のみです、配線は自由にして下さい、配線チエックはしてあり動作確認は出来ておりますので、配線が正しければ動作します、間違えがあれば素子が破損し壊れます。
NANOは試験済ですので,部品が壊れたから欲しいと言われても、部品供給はSASEでしか供給しません。但しNANOは品不足で値段が以前の倍になってますので、在庫分しか有りませんので他で調達して下さい。

R1　10K 茶黒橙

R2 1K 茶黒赤

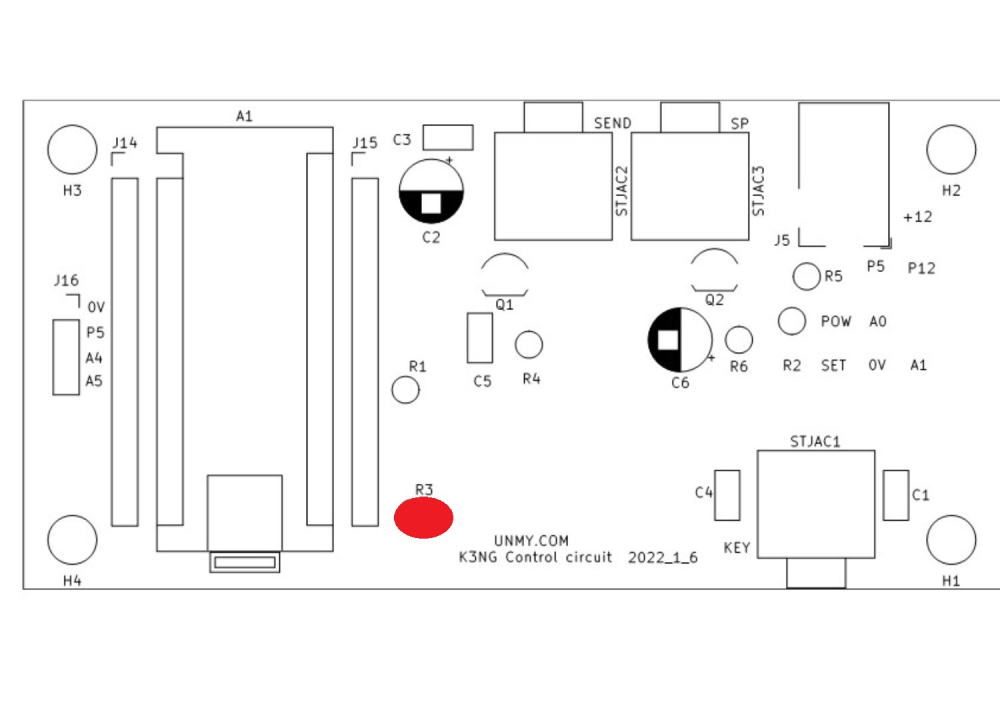

R3 1K 茶黒赤

R4　4.7K黄紫赤

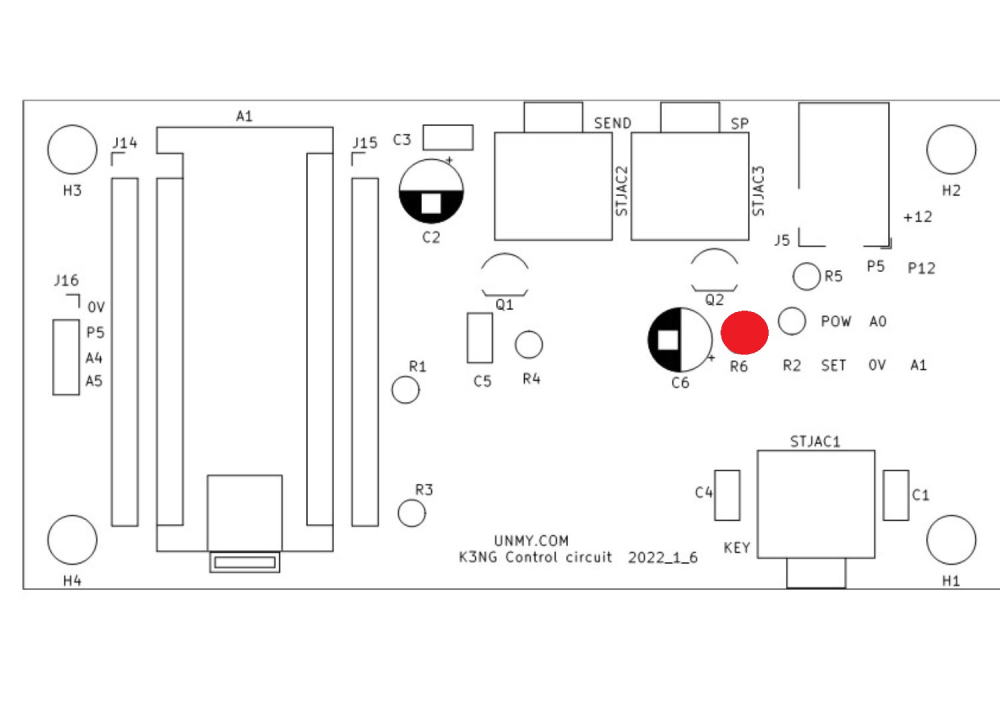

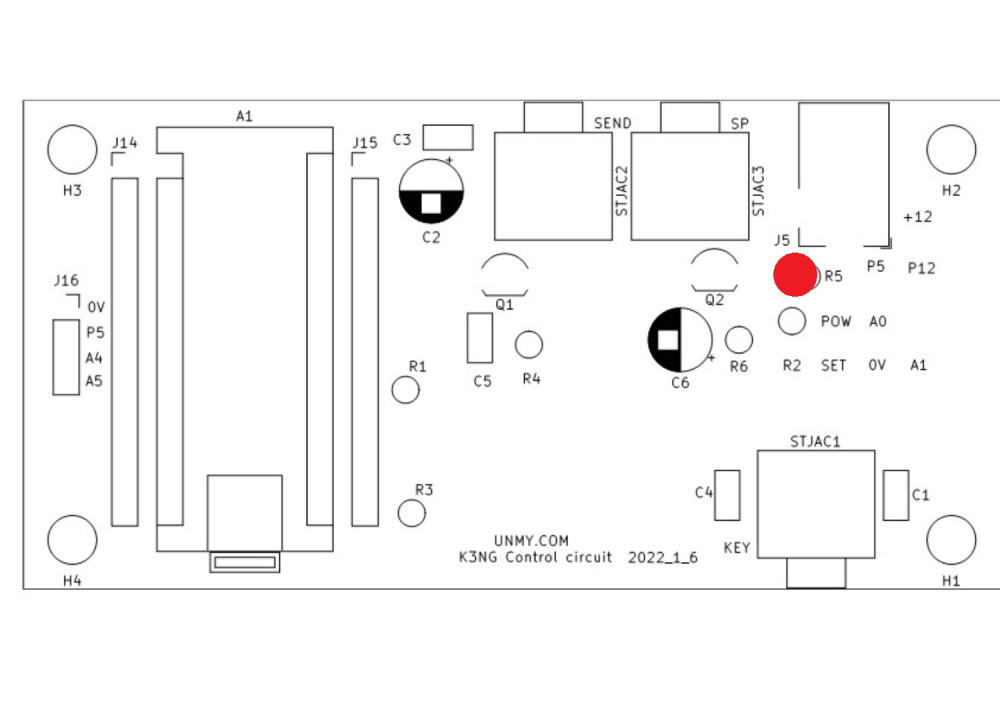

R5　100　茶黒茶

R6 4.7K　黄紫赤

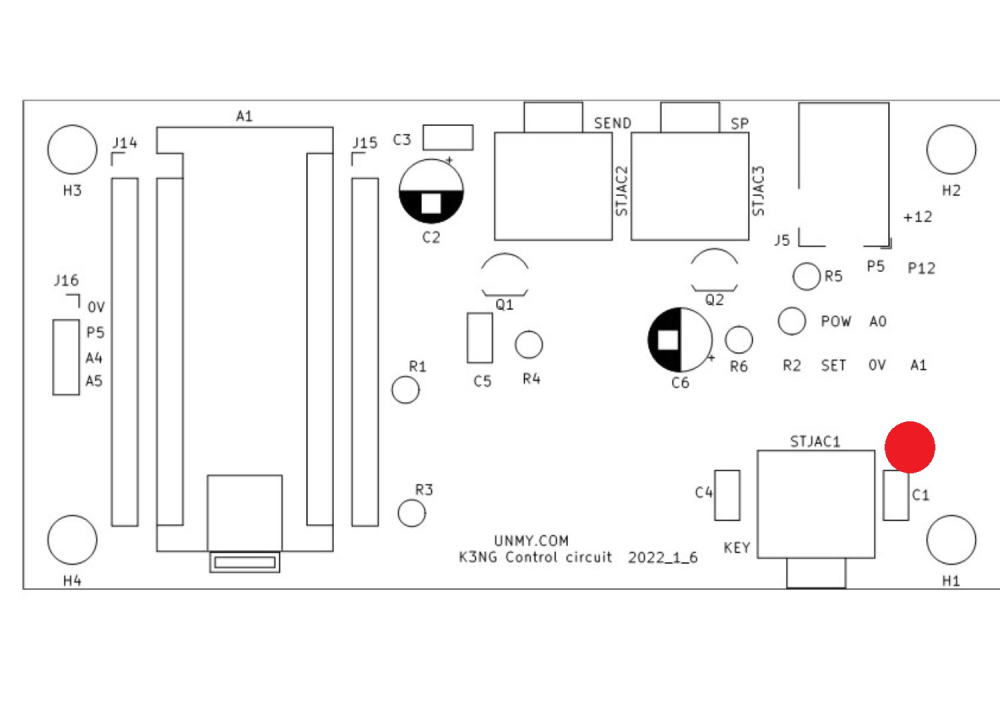

C1 104

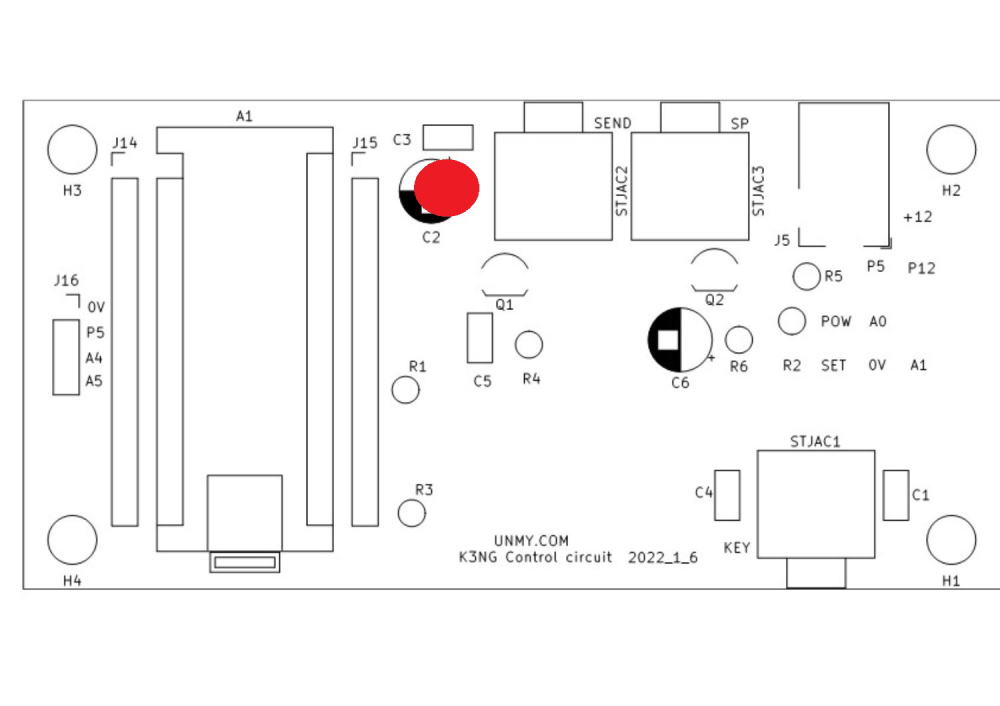

C2 100u

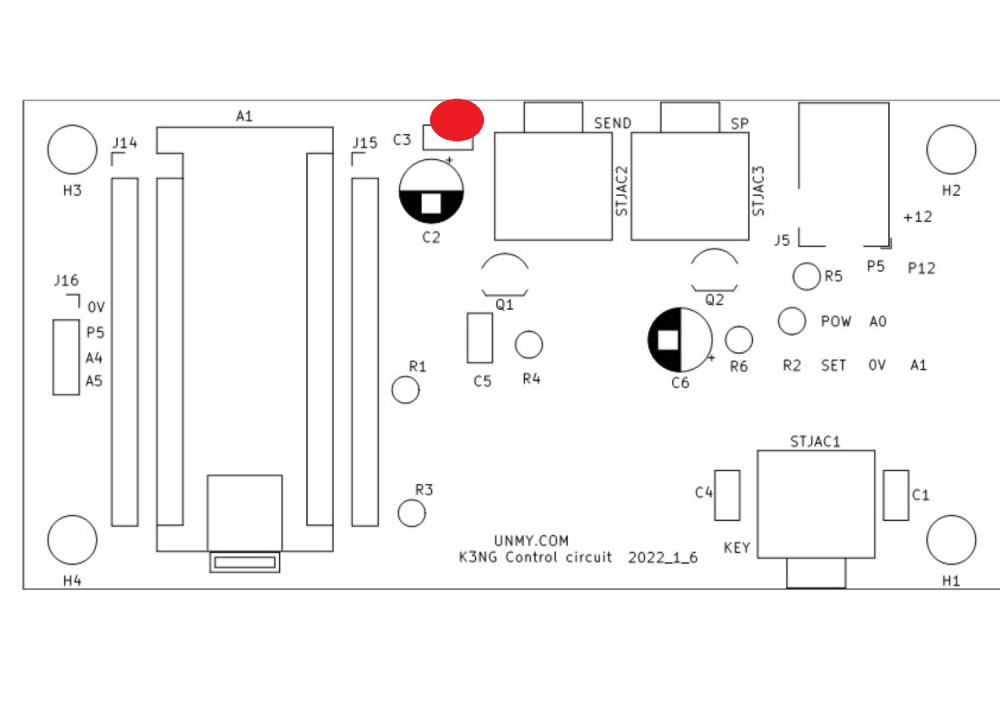

C3 104

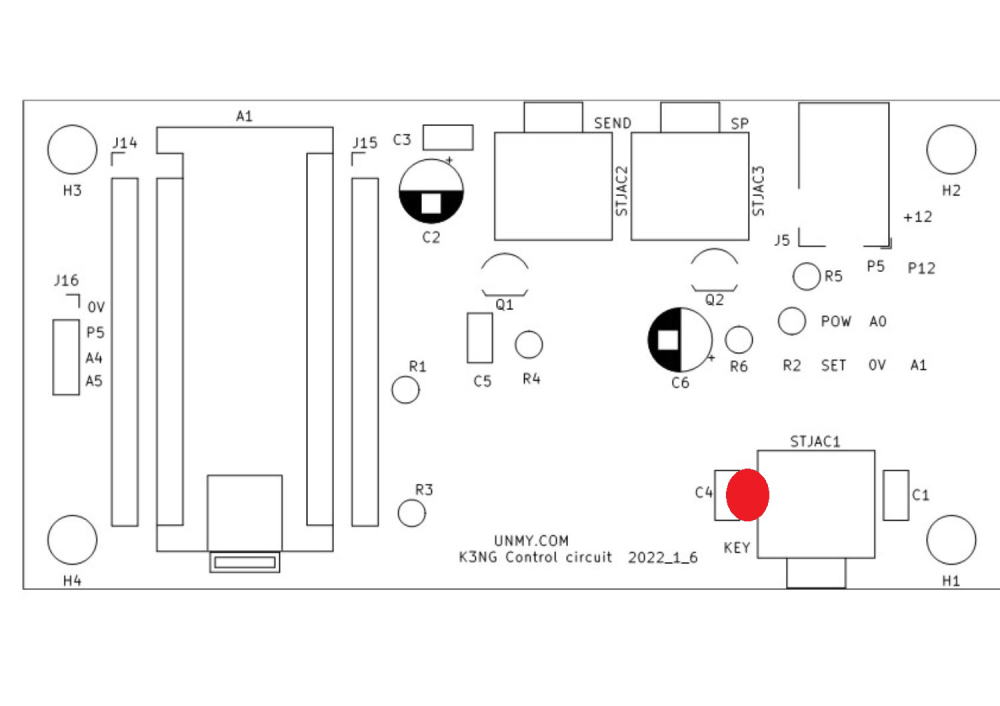

C4 104

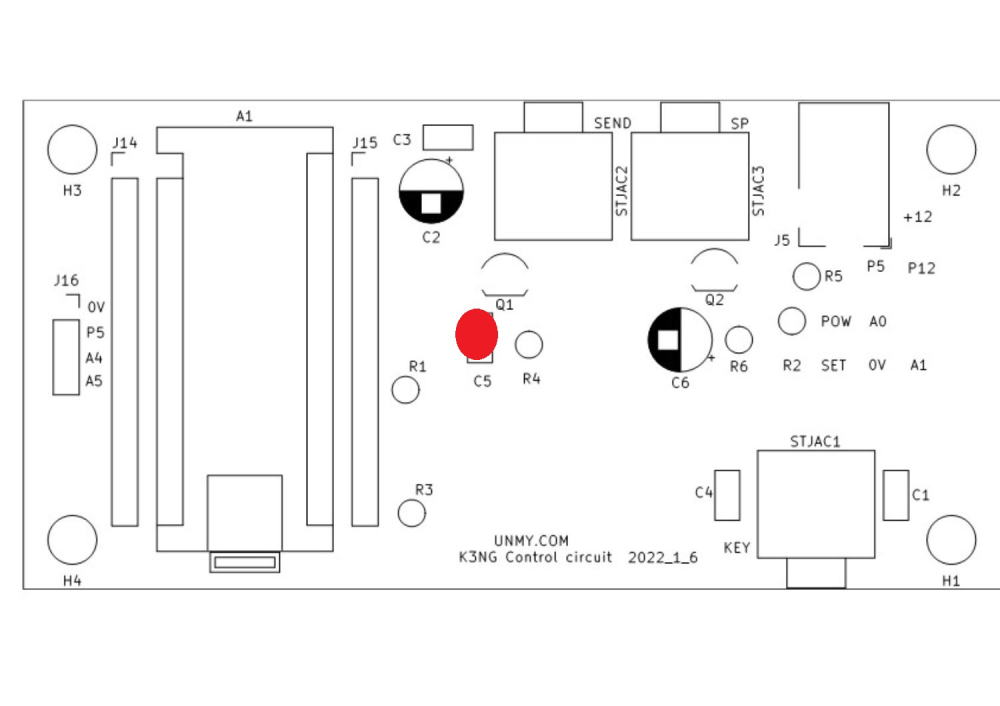

C5 104

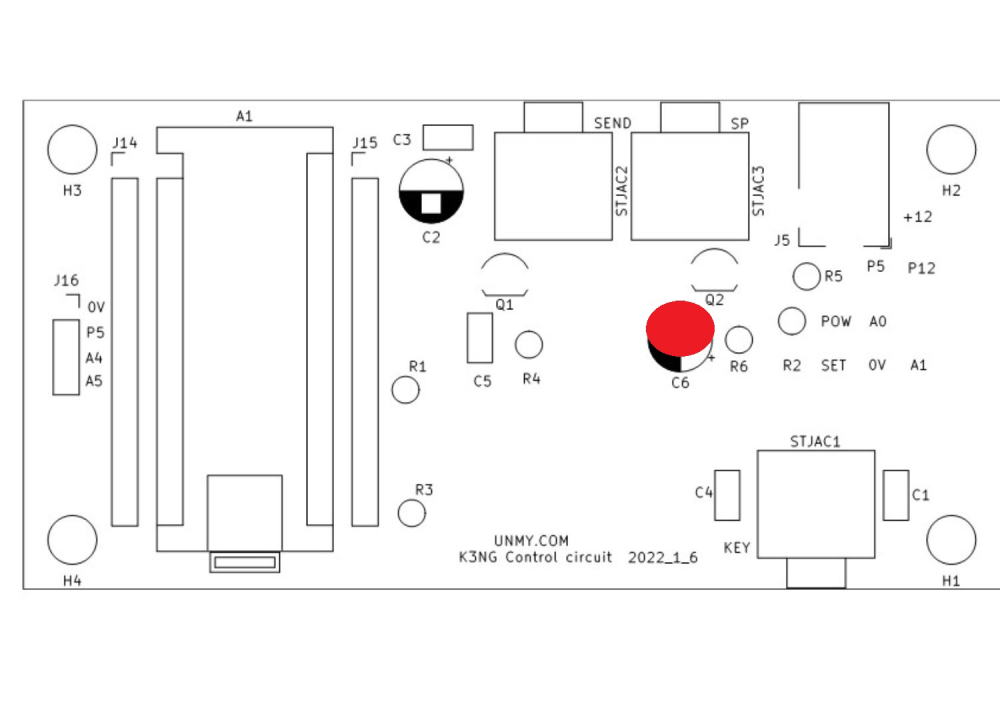

C6 4.7K
