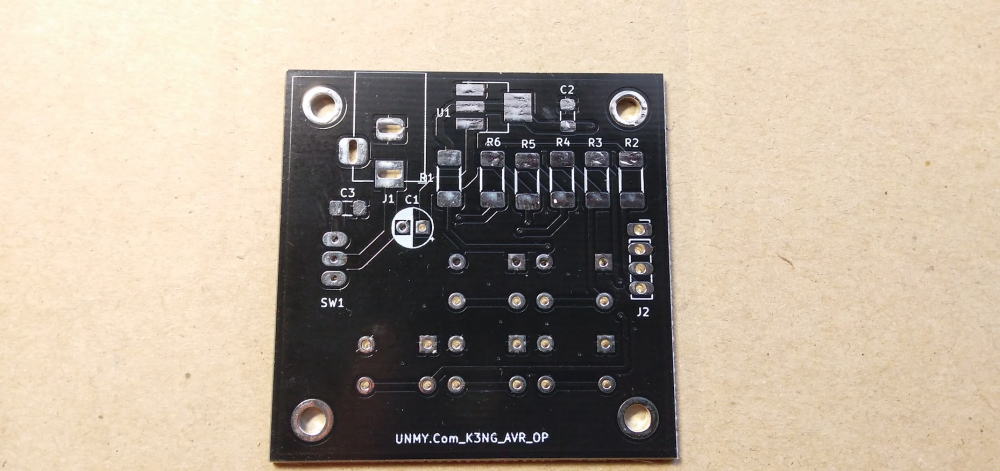

最初はチップ部品から取付

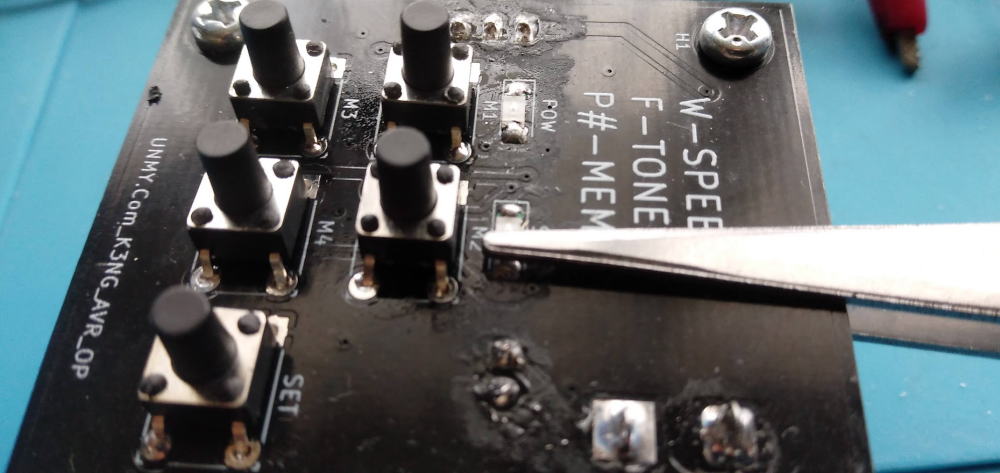

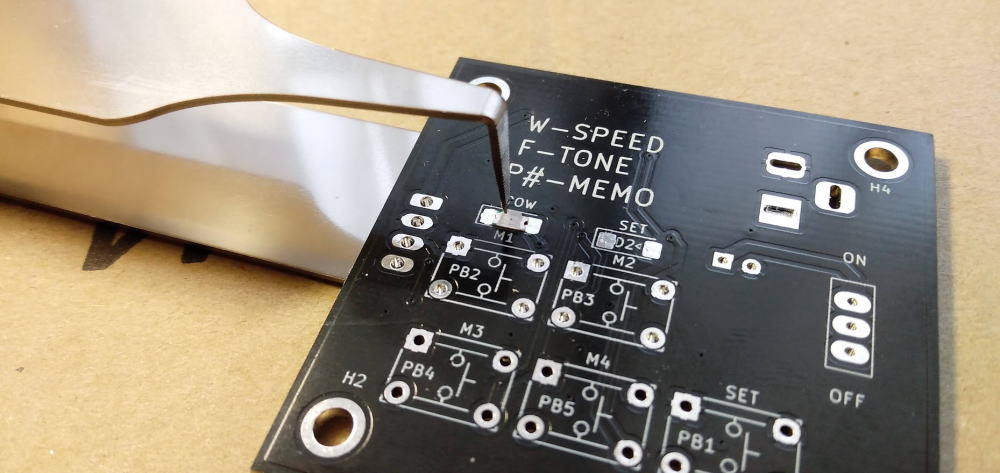

表示灯LED小さいのでチップ半田付け工具が必要 手が3本あれば必要なし

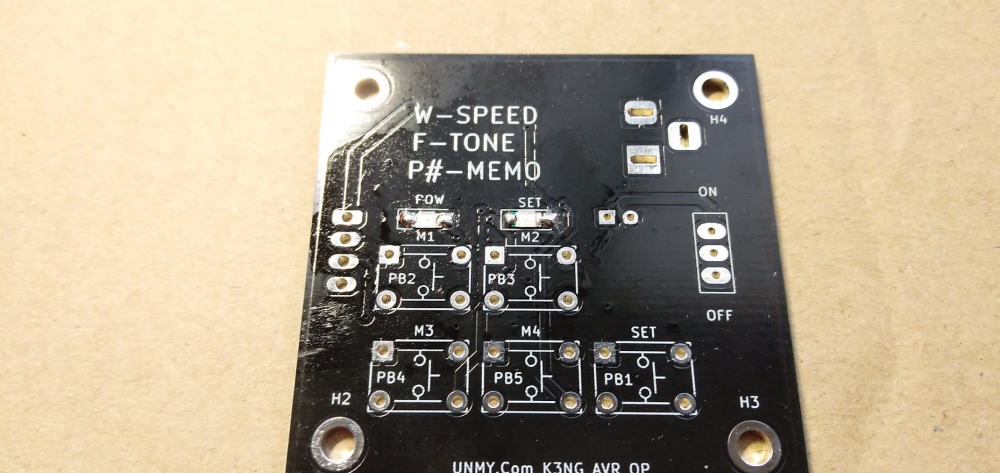

三角マーク左がアノード間違えると点かない

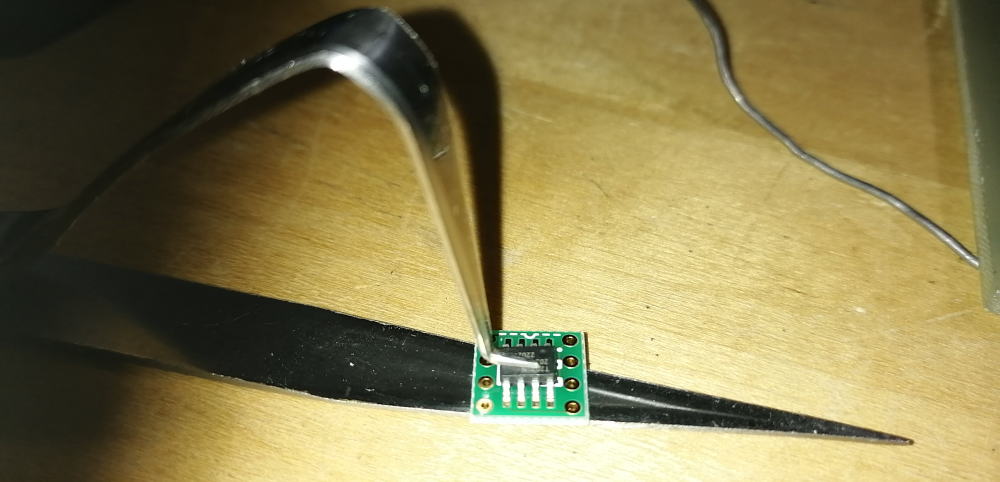

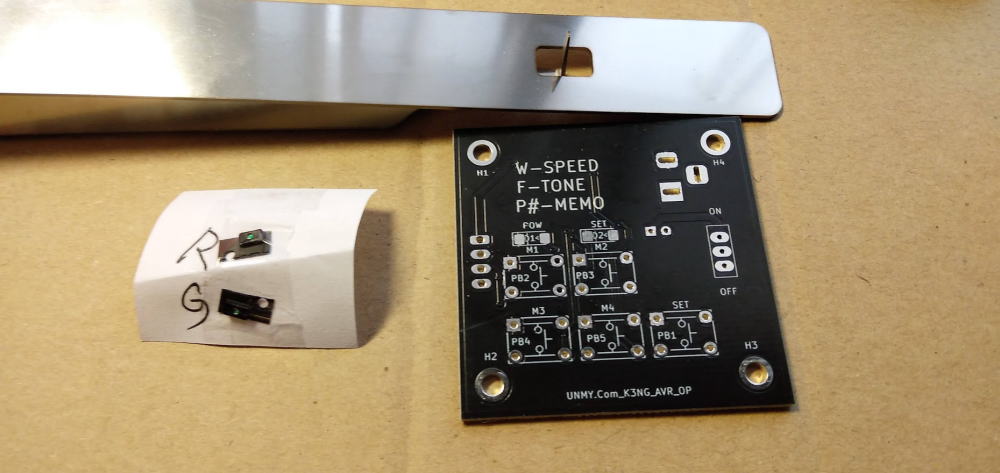

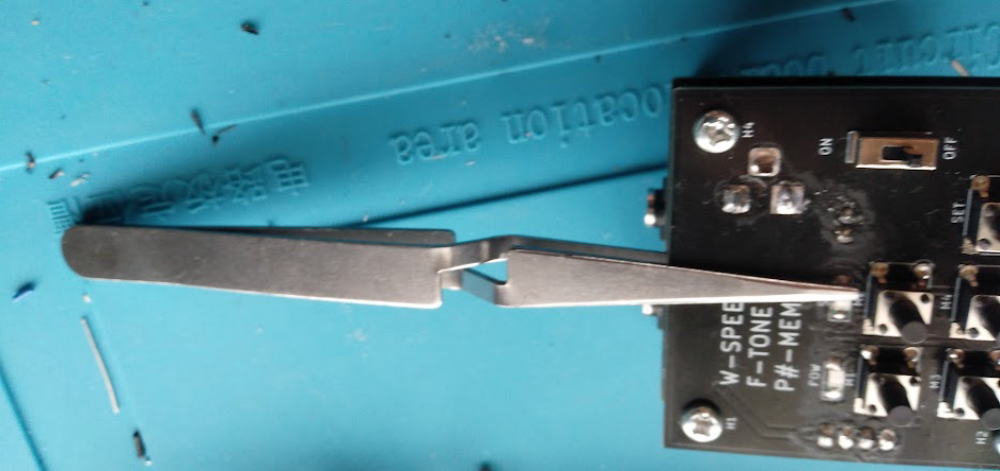

ダイソー100均で良い物有りました 常時挟んでいるピンセット110円
100均でピンセット買ってきて、曲げて使う
LEDは熱に弱いです失敗したら同梱の5mmLEDを付けて下さい
LEDは熱に弱いので一気に取付、長い時間鏝を当ててると壊れます

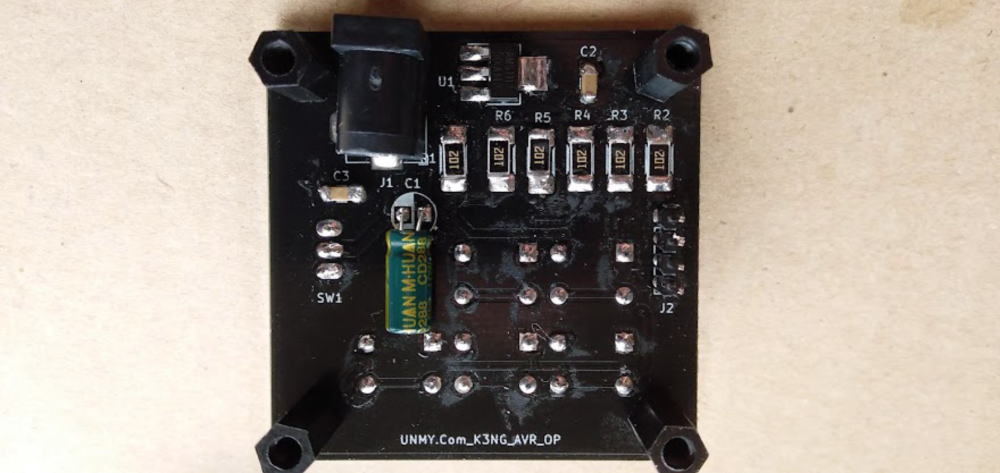

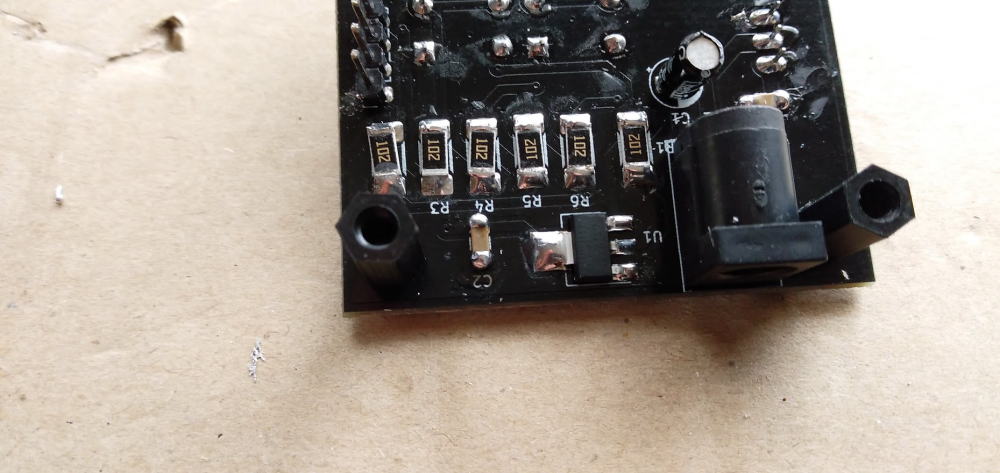

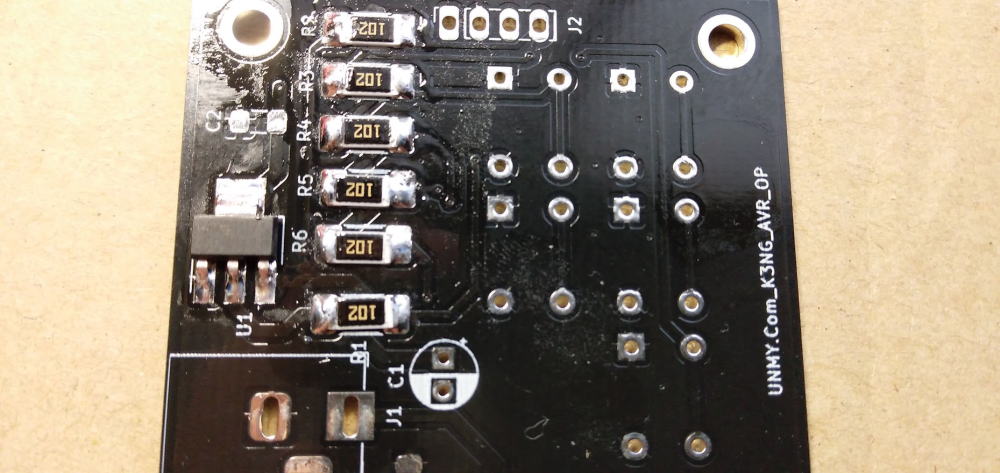

3端子隣のランドに着かない様取付ヒートシンクになっているので,必ず４番ピン（大きなランド）も半田付け

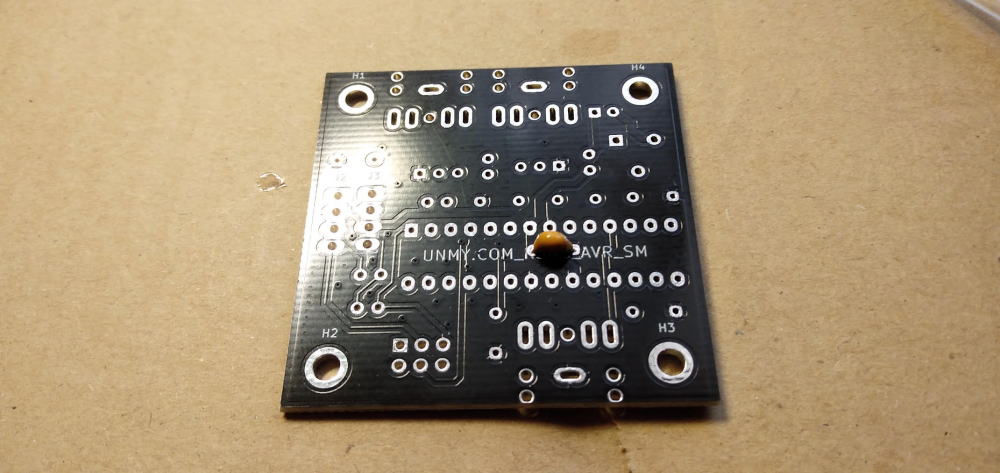

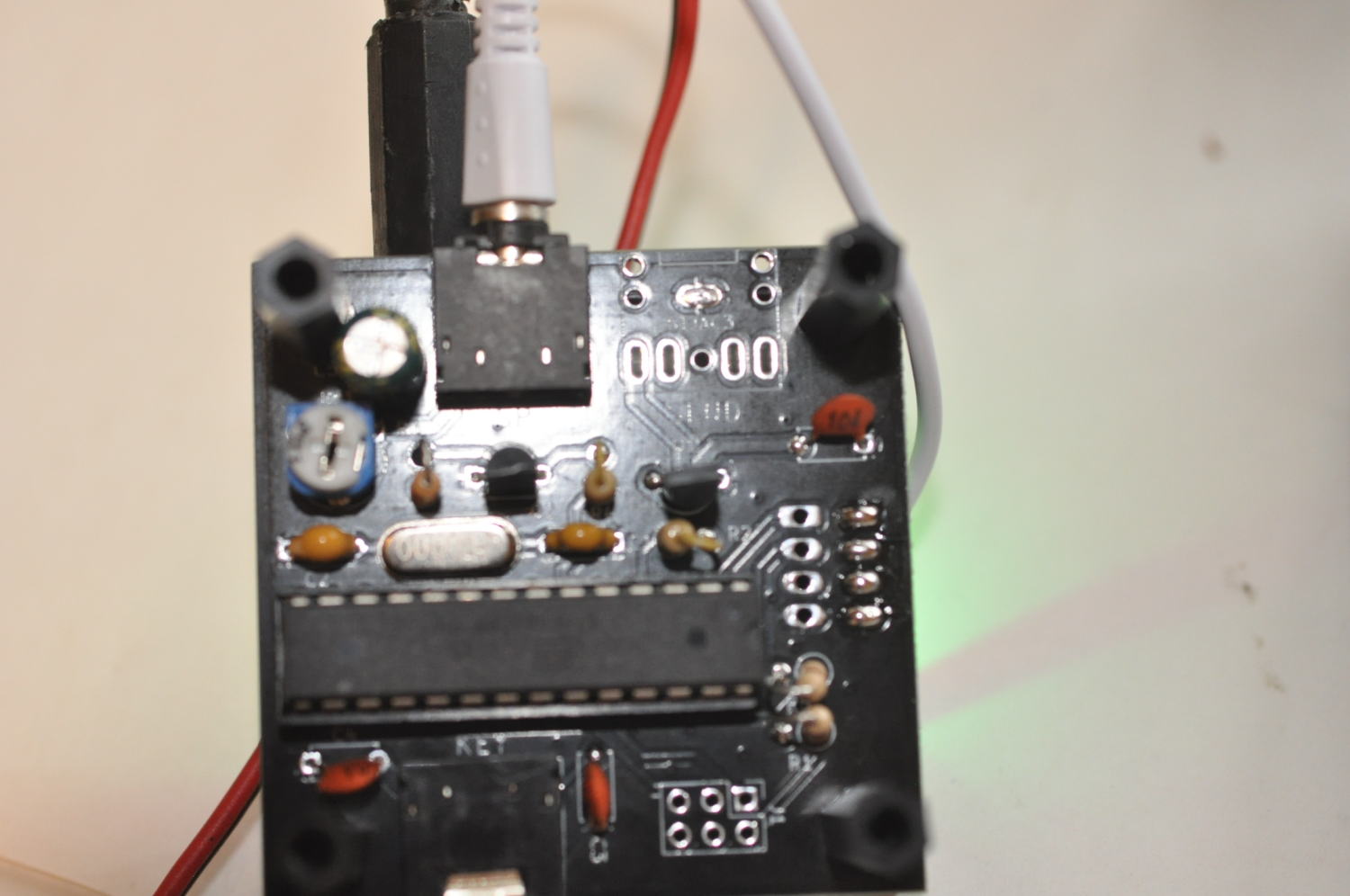

ICソケットを付ける前にC7を裏面取付、これが無いと誤動作する

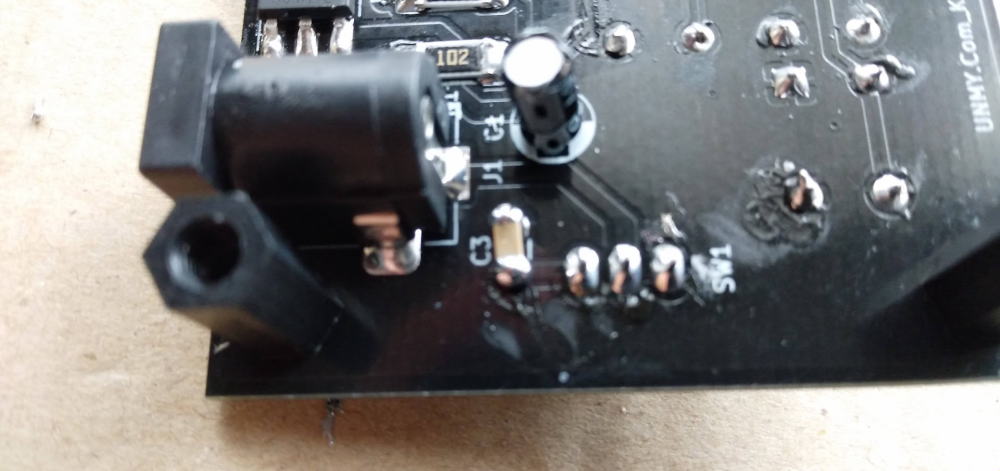

忘れないようにチップコンデサ取付記号無し
C1そのまま付けると下基板と干渉するので必ず上面にリードを曲げて取付
最近の物は低いのでそのままで良い
ピンヘッダーが真ん中になるように取付
４Pヘッダーピンは最後に下基板とのクリアランスを見て取付

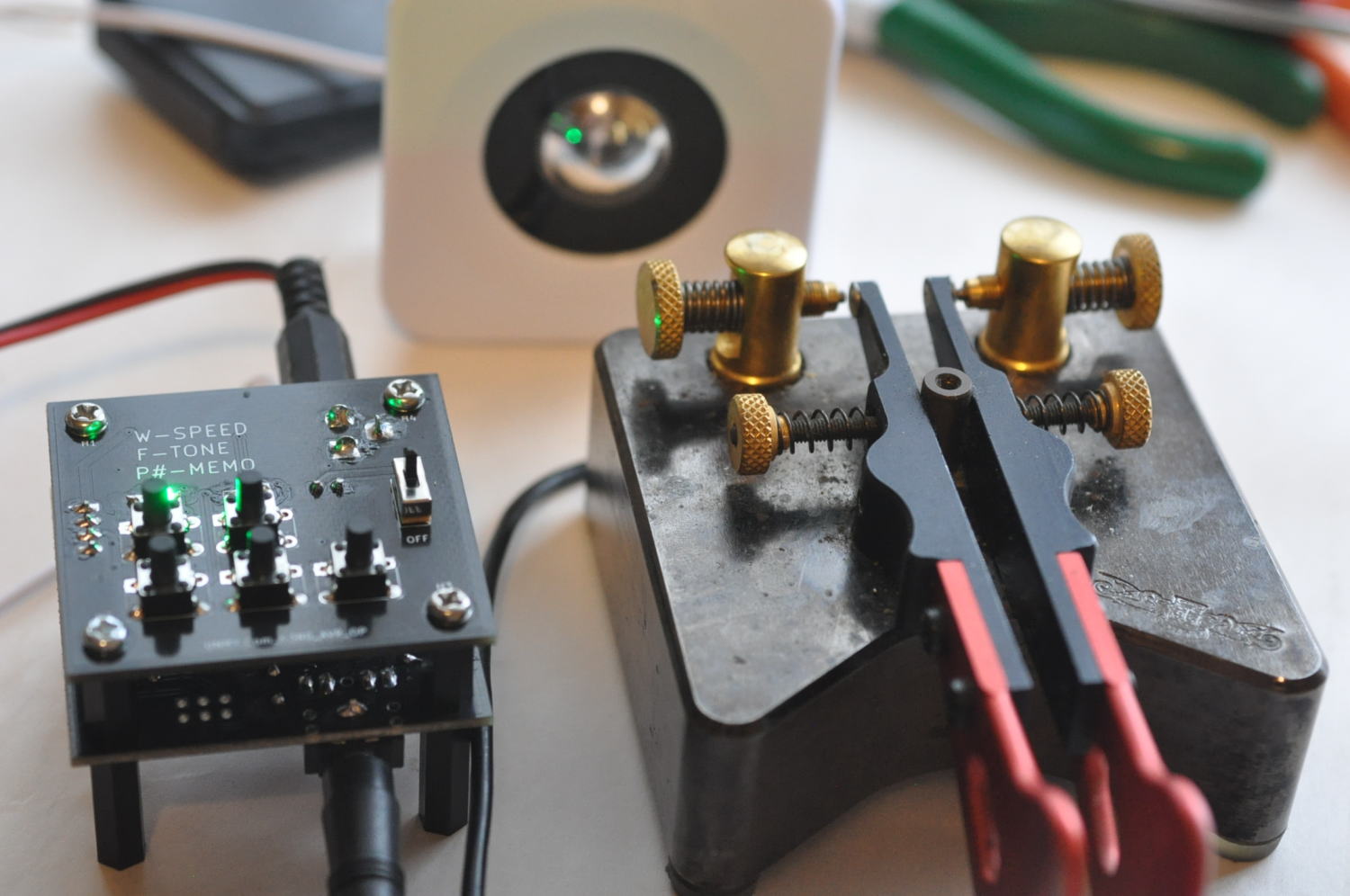

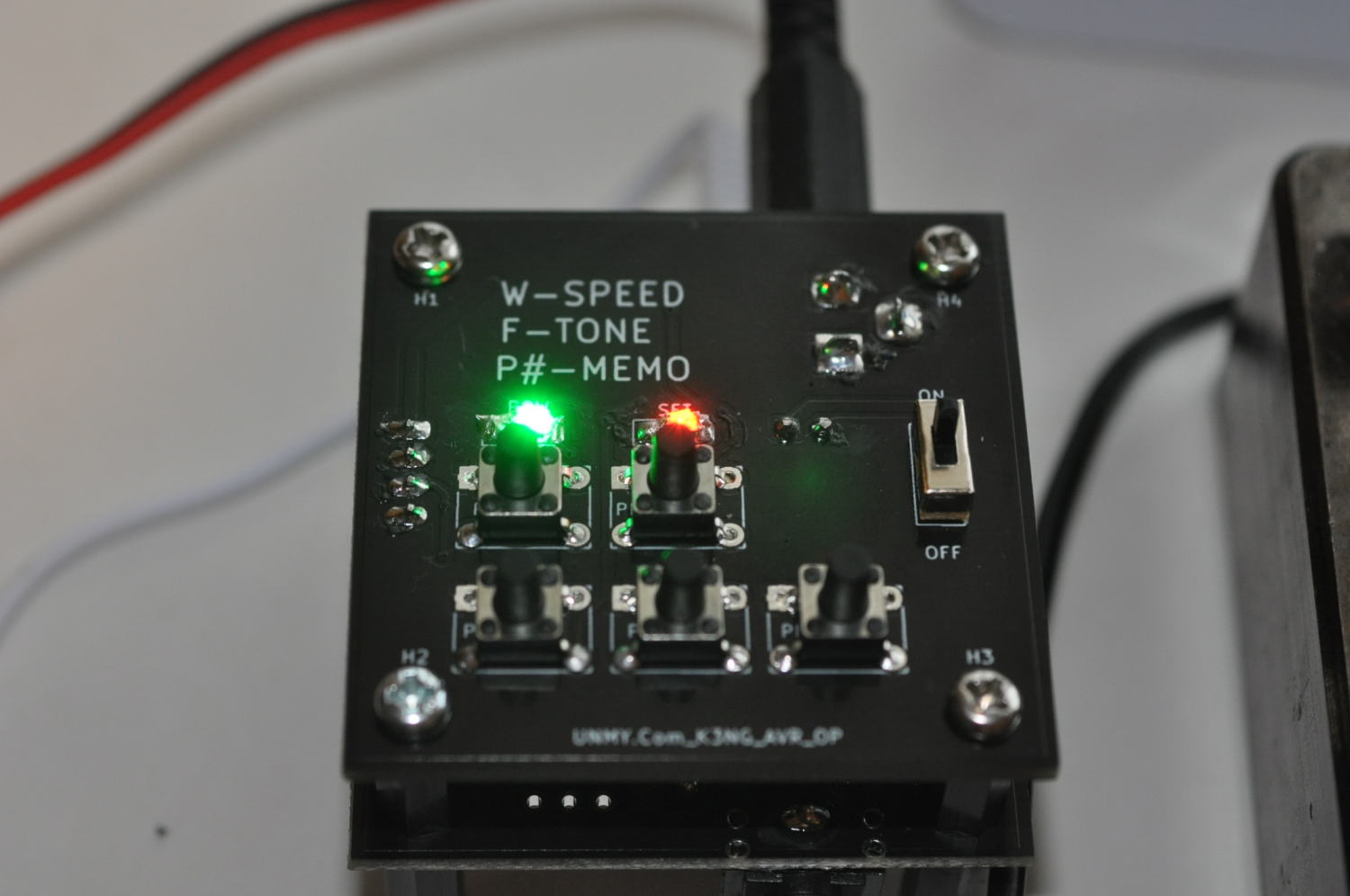

使い方
速度の切り替え
SET押しSETLED点灯を確認
パドルでWを打つ、ドットで早い、バーで遅い希望速度でSET押すLED消灯
サイドトーンの切り替え
SET押しSETLED点灯確認
パドルでFを打つ希望トーンでSET押すLED消灯
MEMO
SET押しSETLED点灯確認
希望MEMO押す（M1）
パドルで記憶分を打つ、SET押す 記憶分がリピートする、終わったらSET押すLED消灯
同様にM2,M3,M4入れる
他の動作はK3NGで検索すれば出てきますが全部出来るわけでは有りません。
ハードのみの出品ですので動作の事を聴かれても、全部の動作を確認しておりませんので問合せし無いで下さい。
