測定機による実測

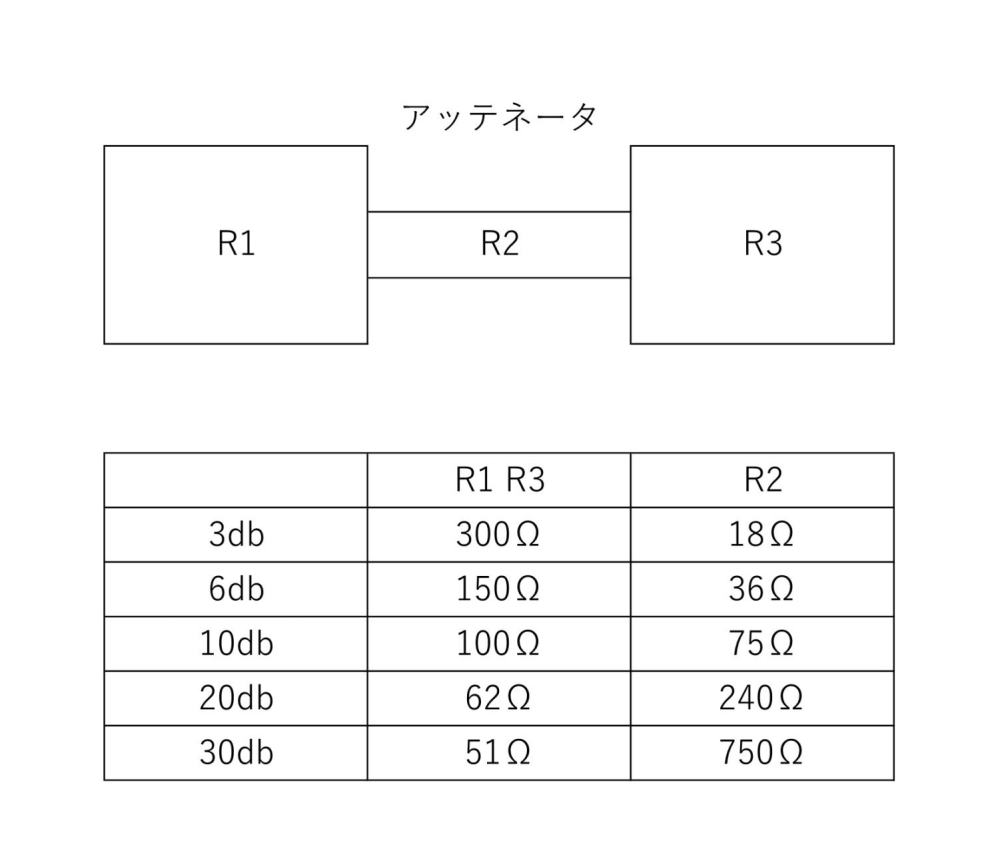

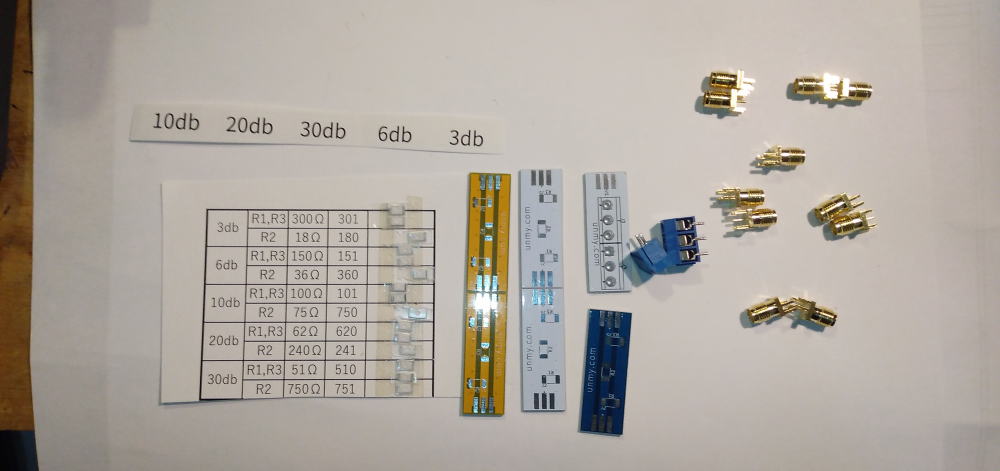

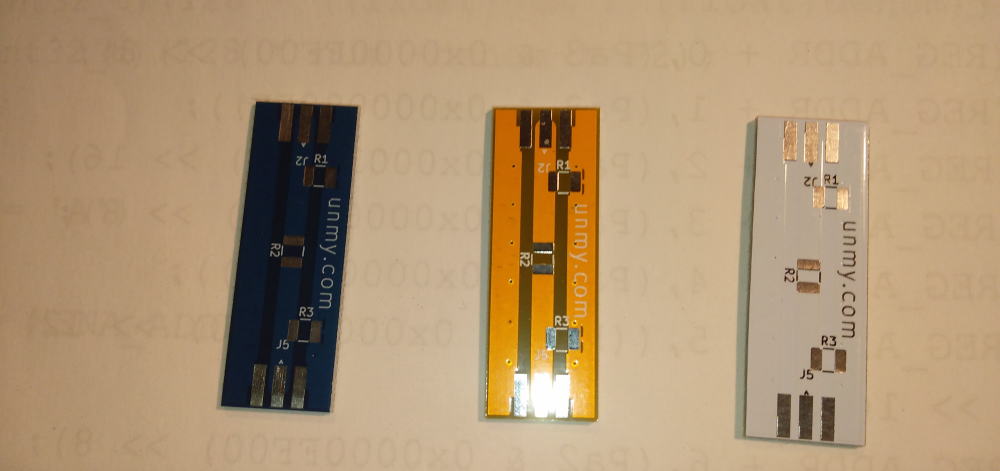

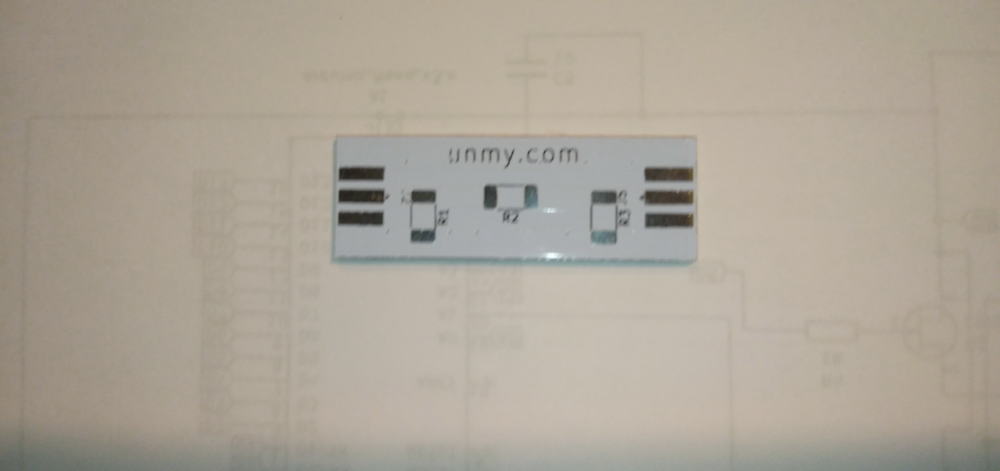

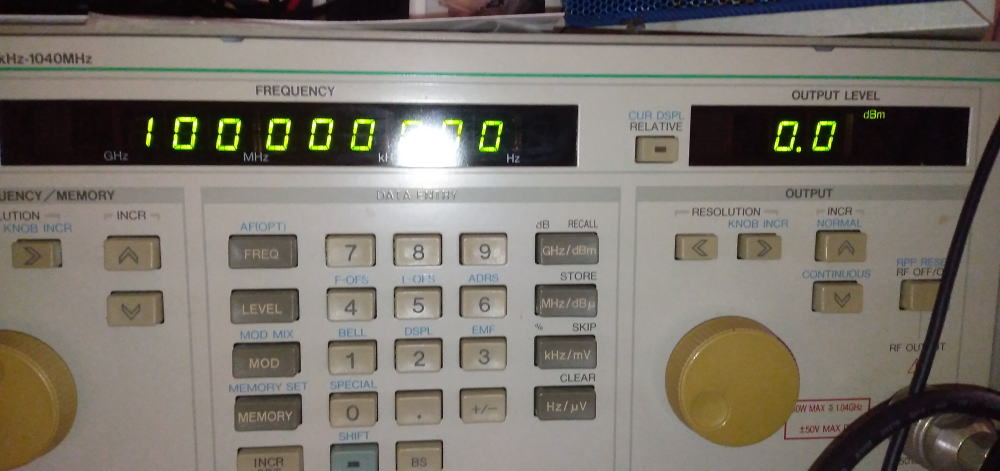

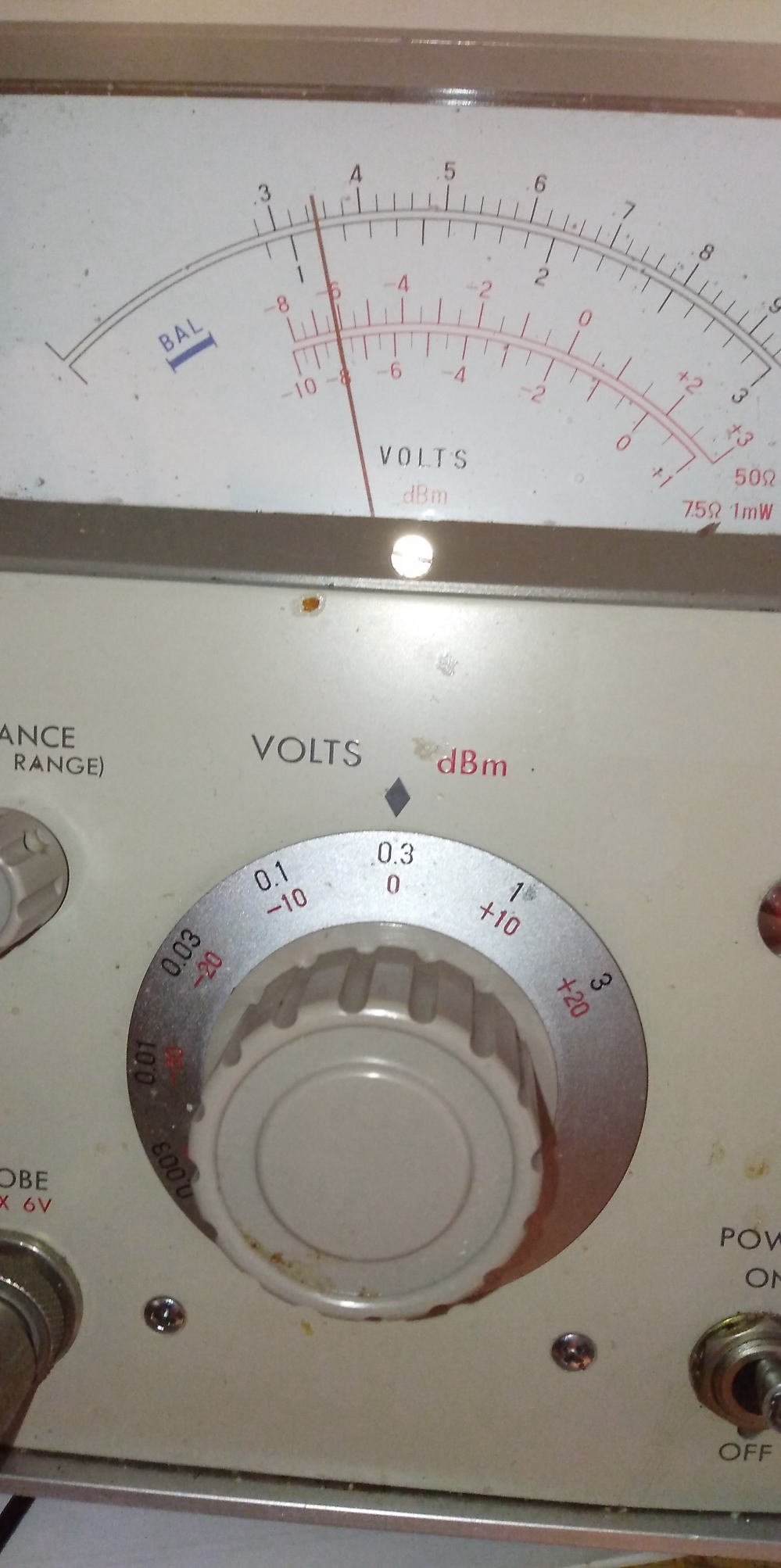

入力0dbm 100MHz

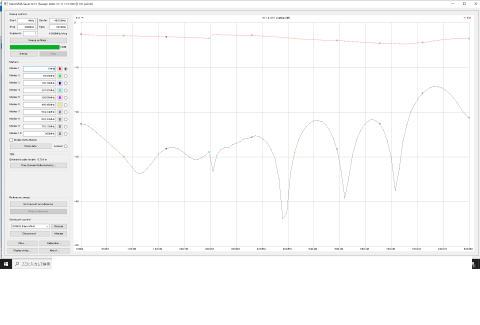

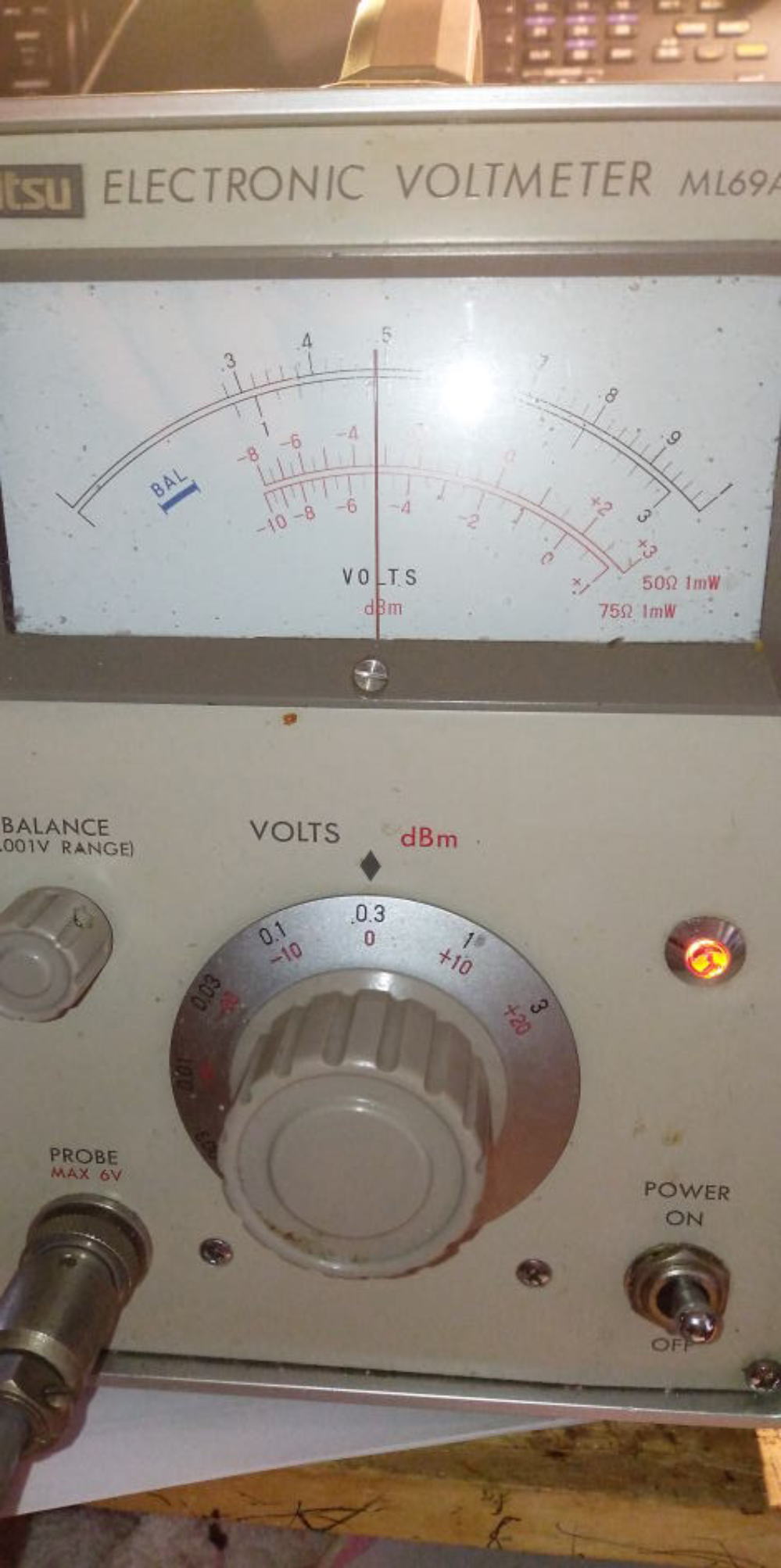

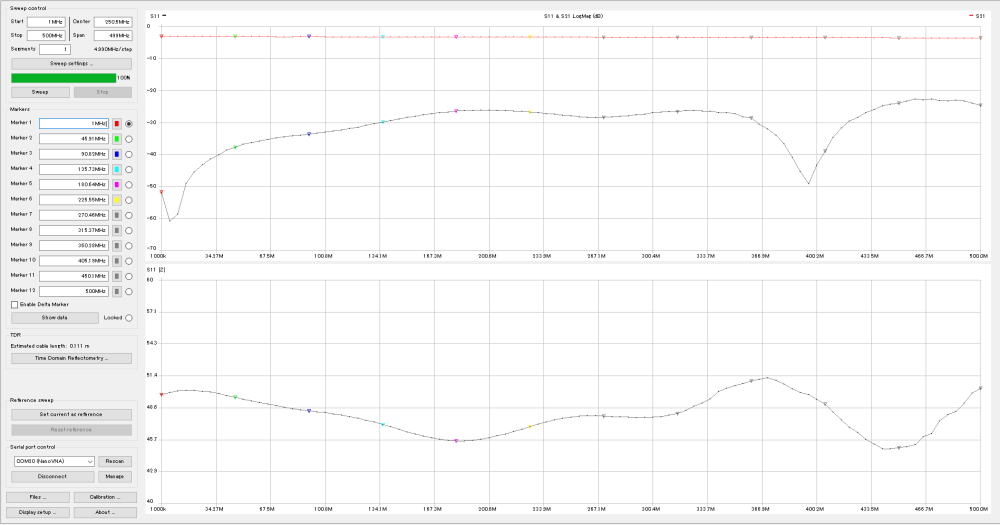

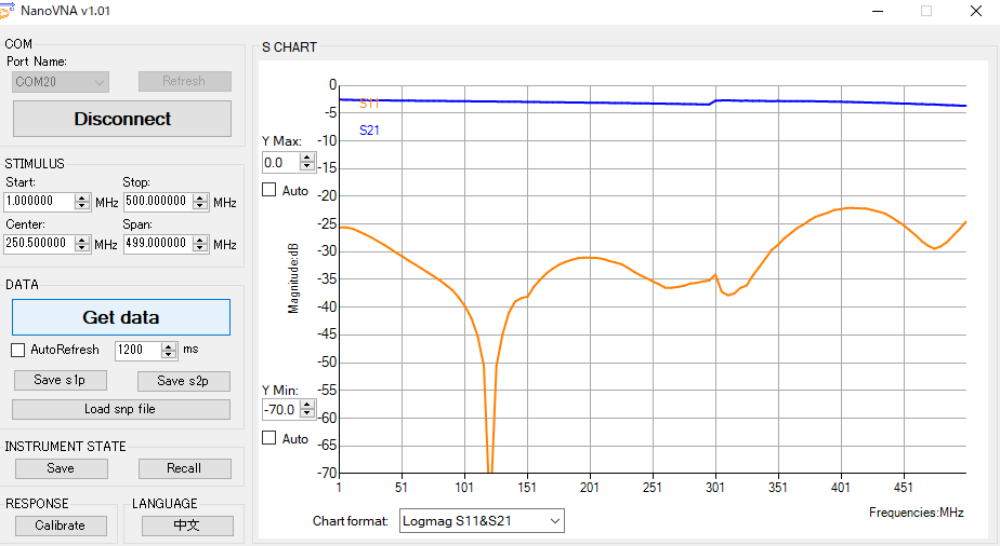

３ｄｂ

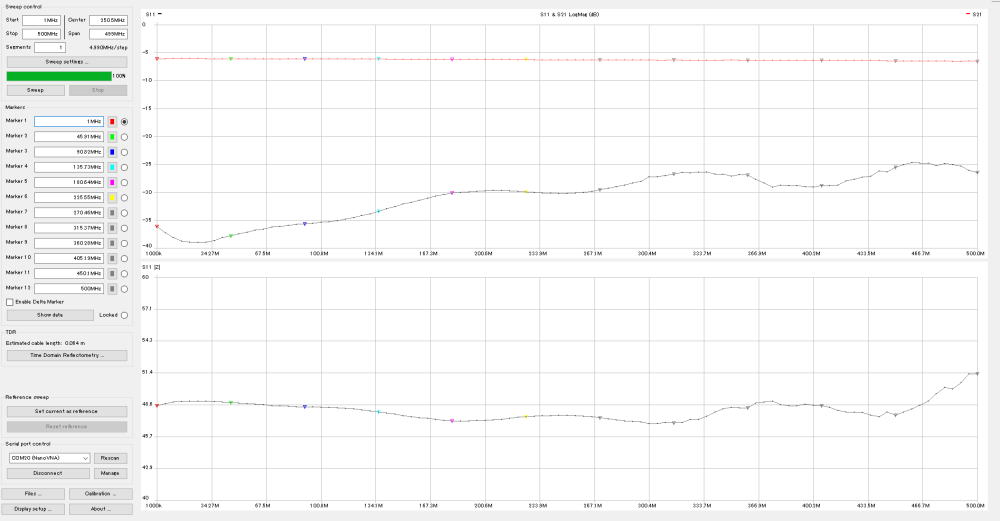

3db 上グラフトグラフは測定器NANO VNA１ 下測定器NANO VNA２ 測定物は同じ

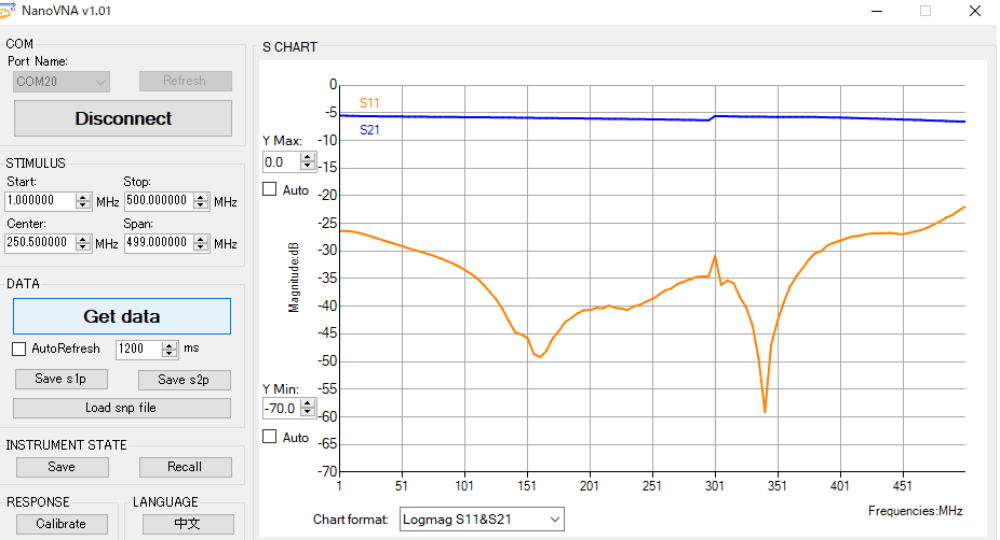

青ゲイン オレンジリターンロス
オレンジ ゲイン 黒 リターンロス 下図 インピーダンス
6db

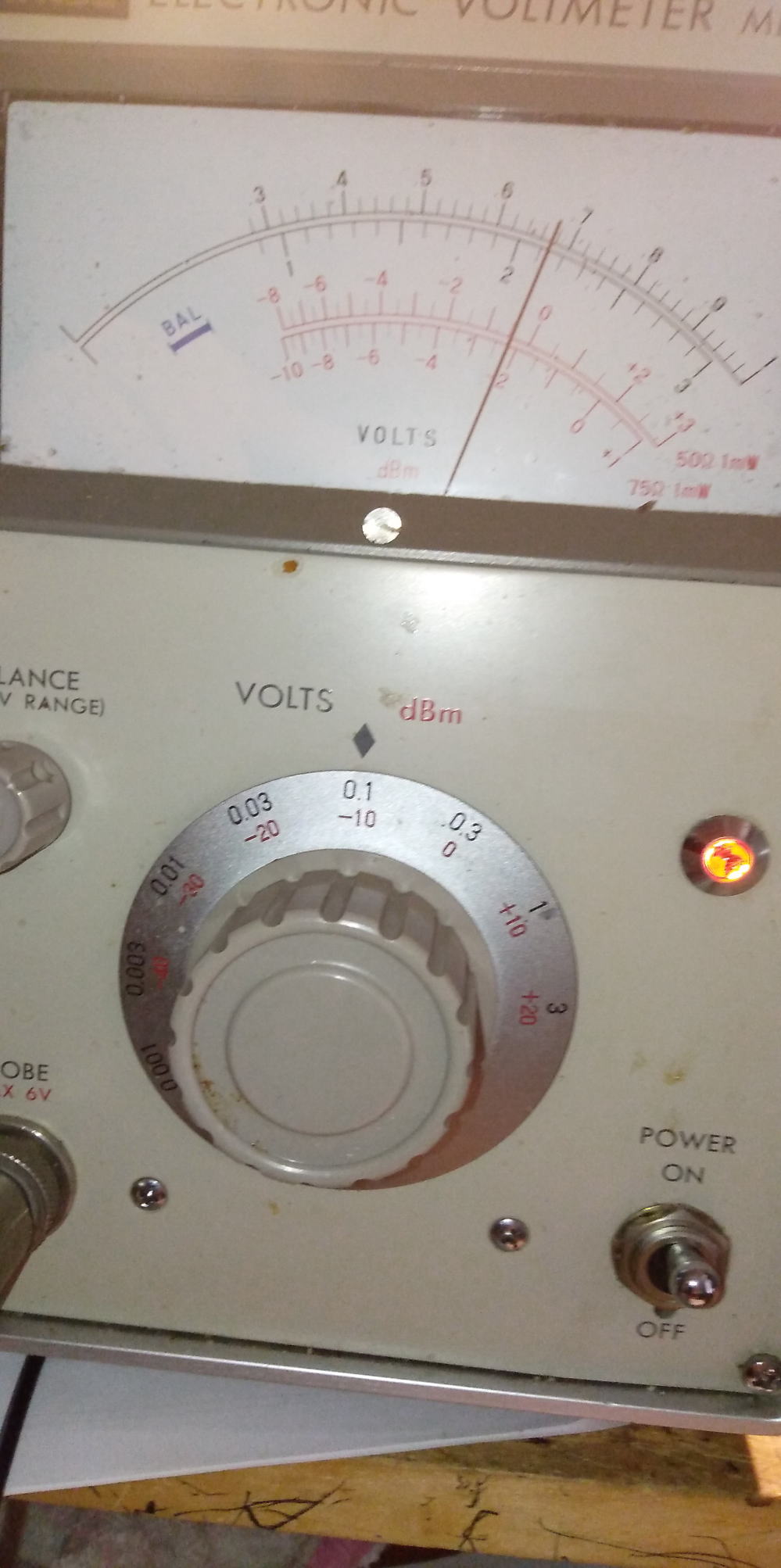

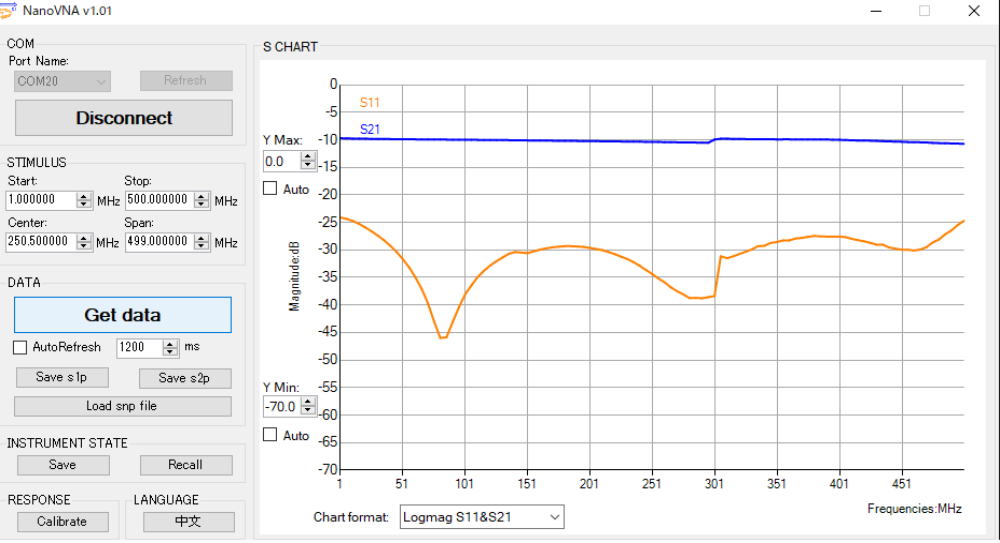

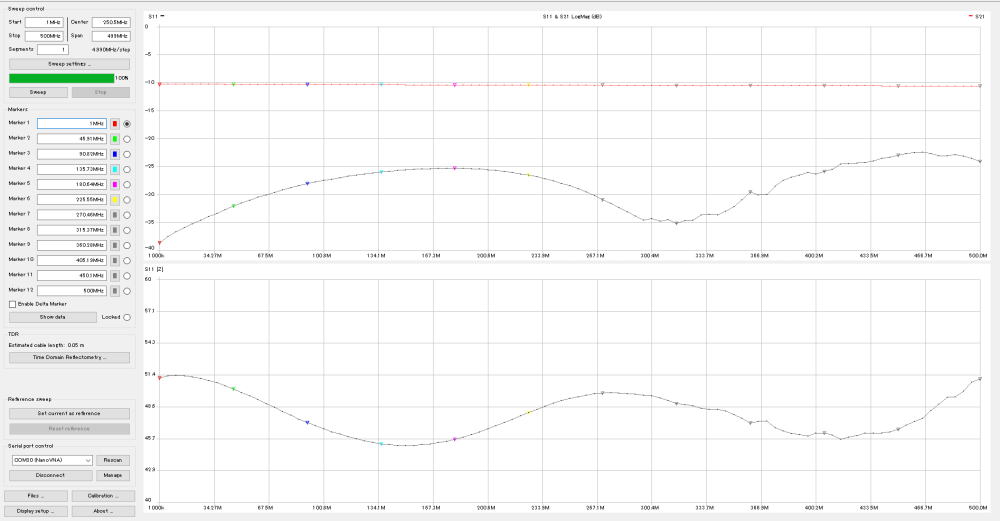

10db

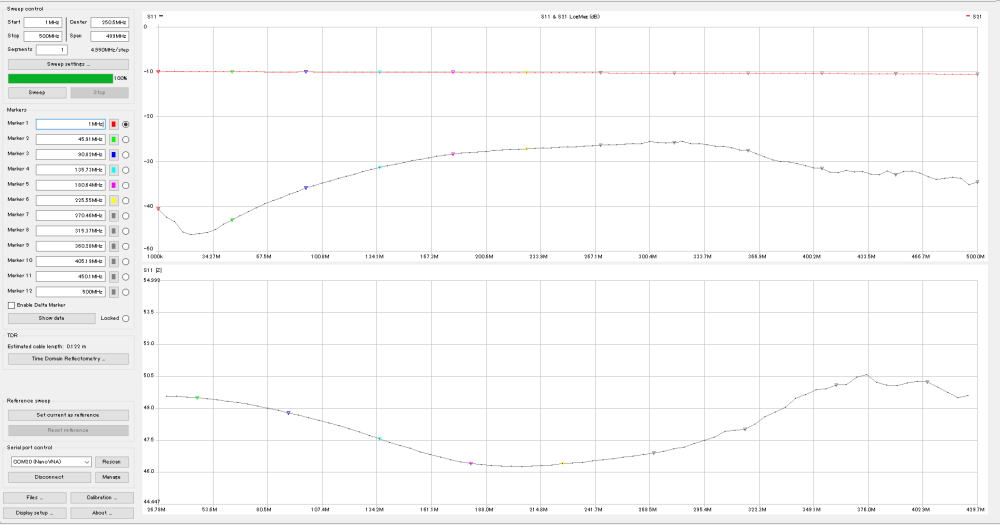

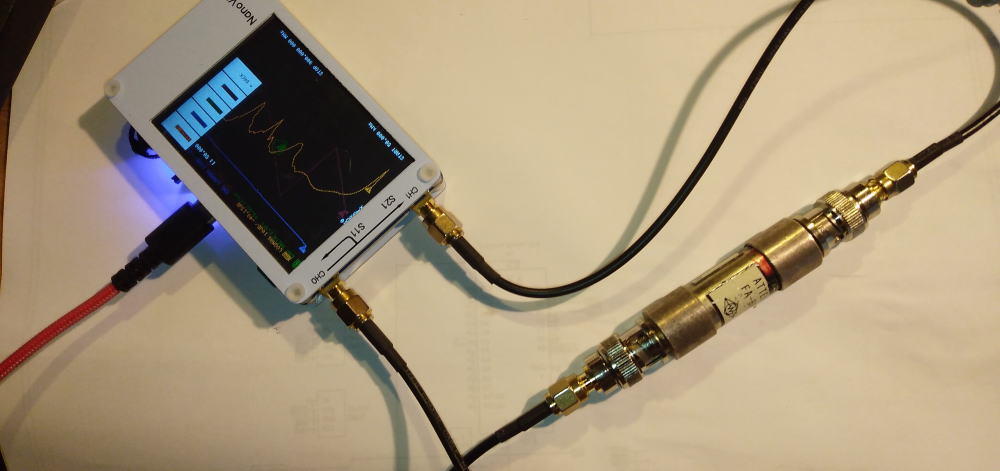

本物 ATT 10db +-1db 0〜 1GHz 測定図 本物でも性能が直線ではないので制作品でも十分使えそう。

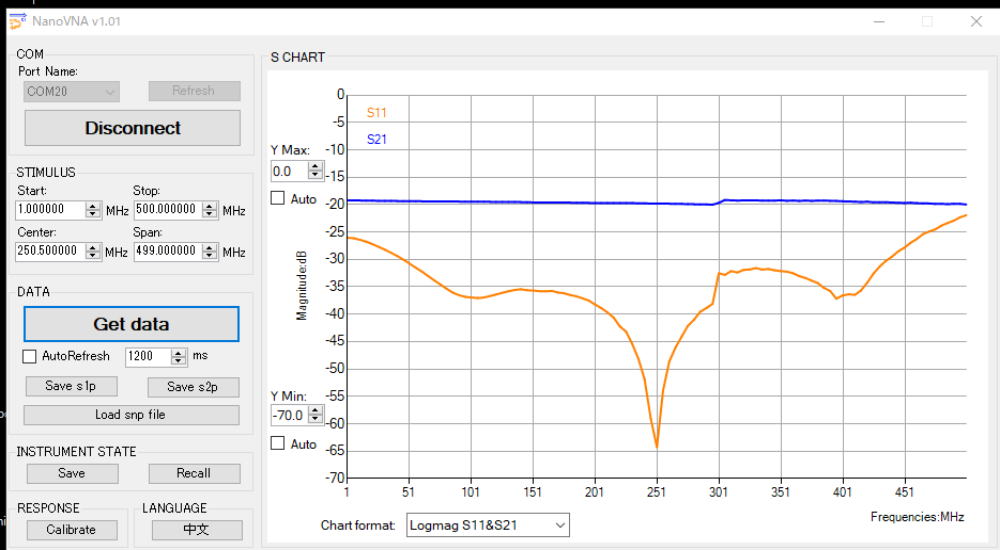

20db

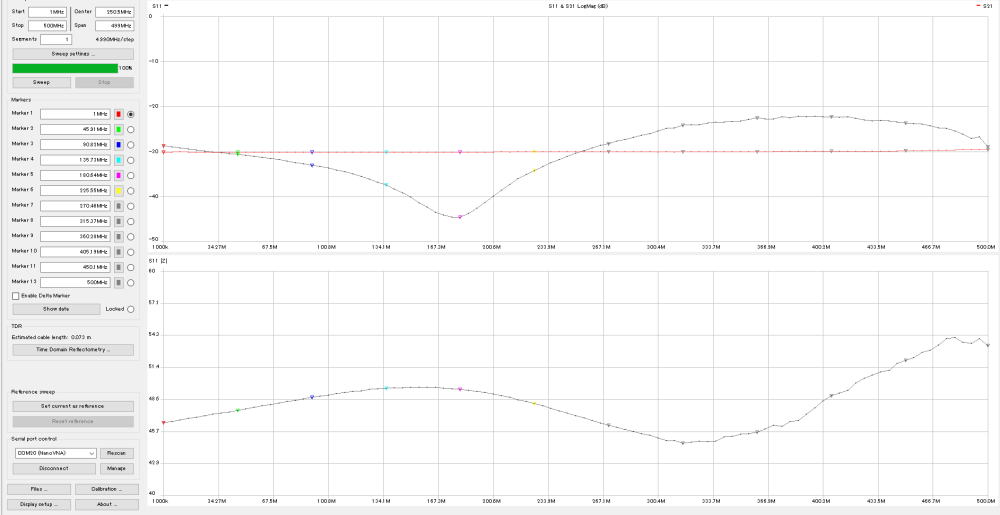

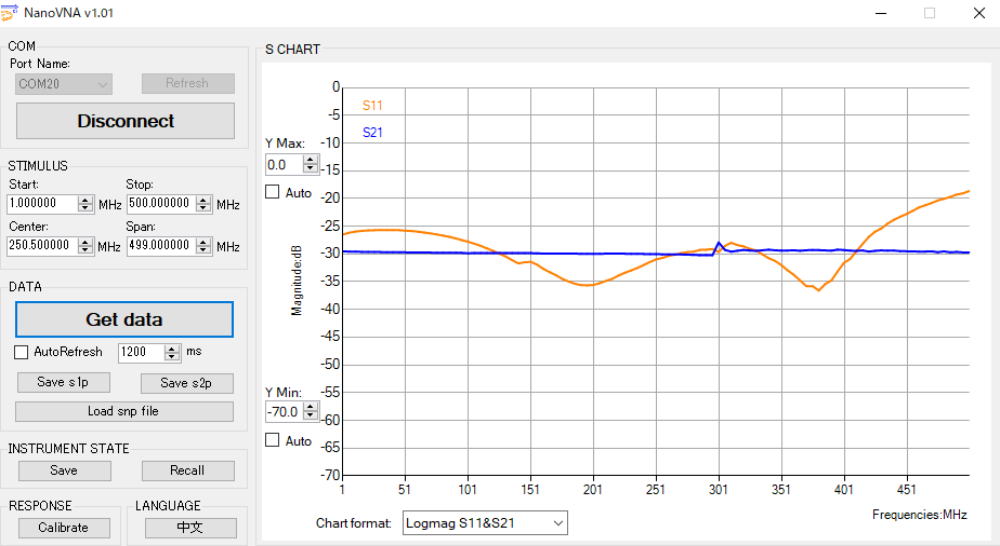

30db

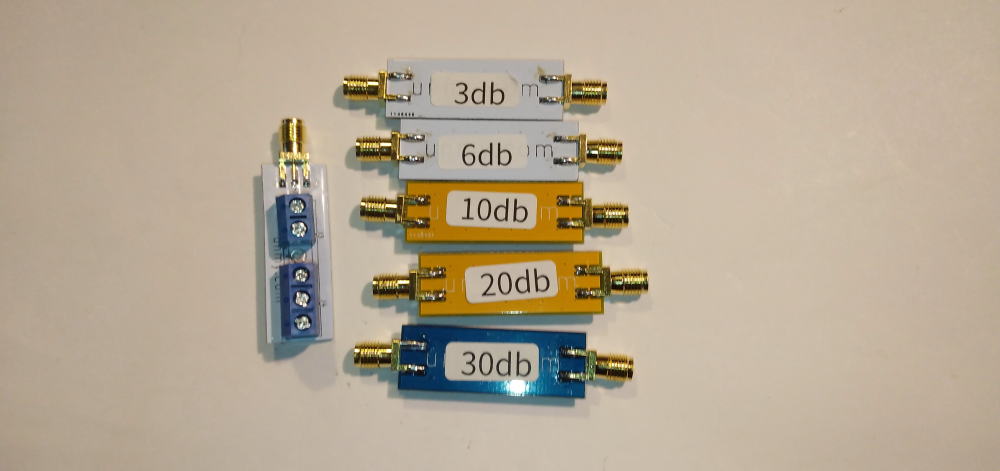

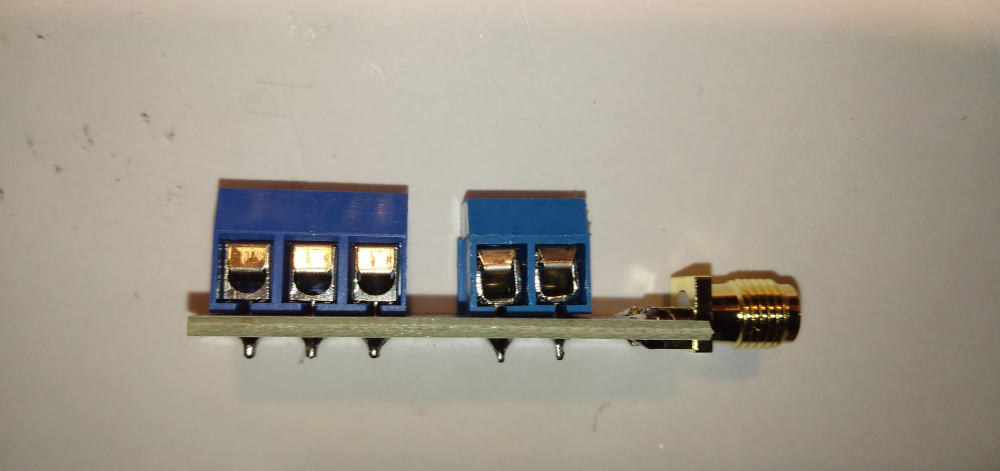

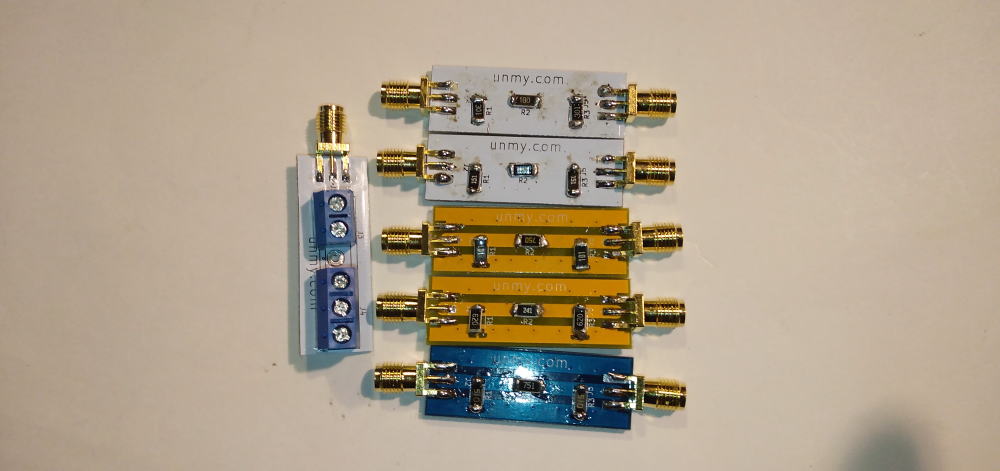

LC端子不良箇所
3極ターミナルはネジを締めても最後まで押さえきれない中国製ターミナル２SQくらいなら噛める

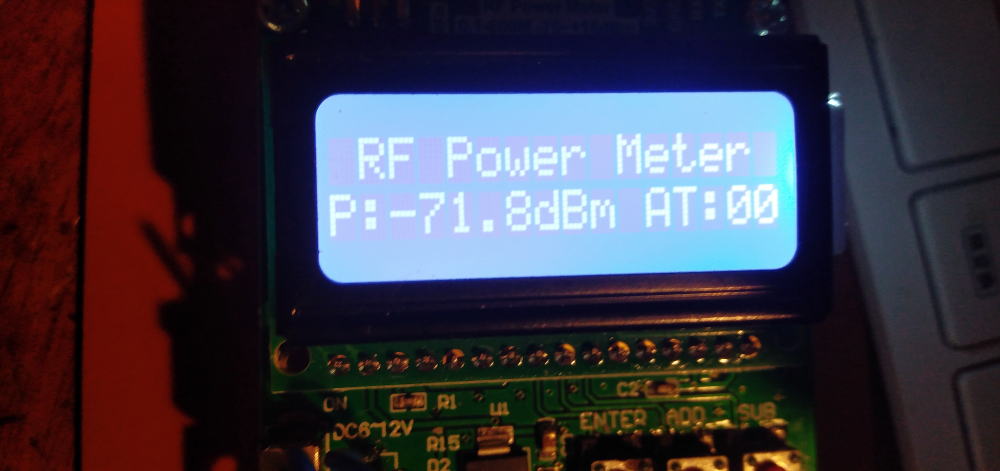

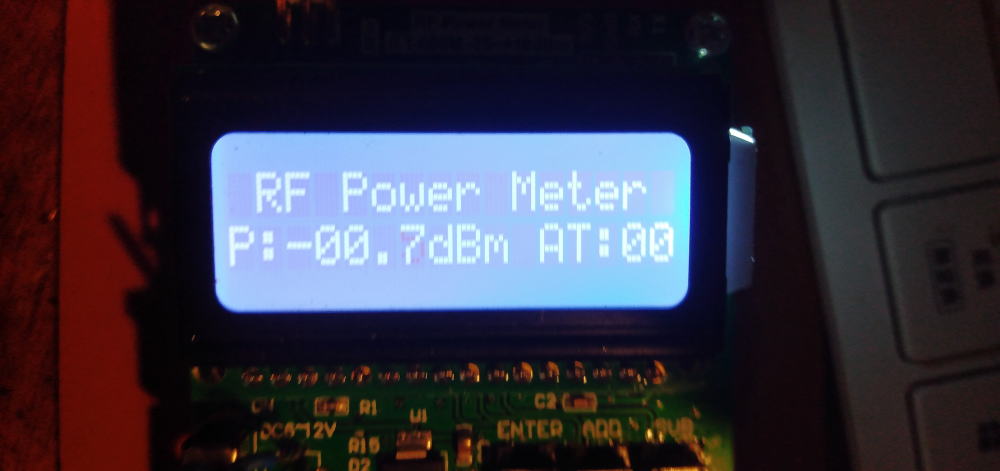

中華製電力計 測定の結果驚くほど性能が良い

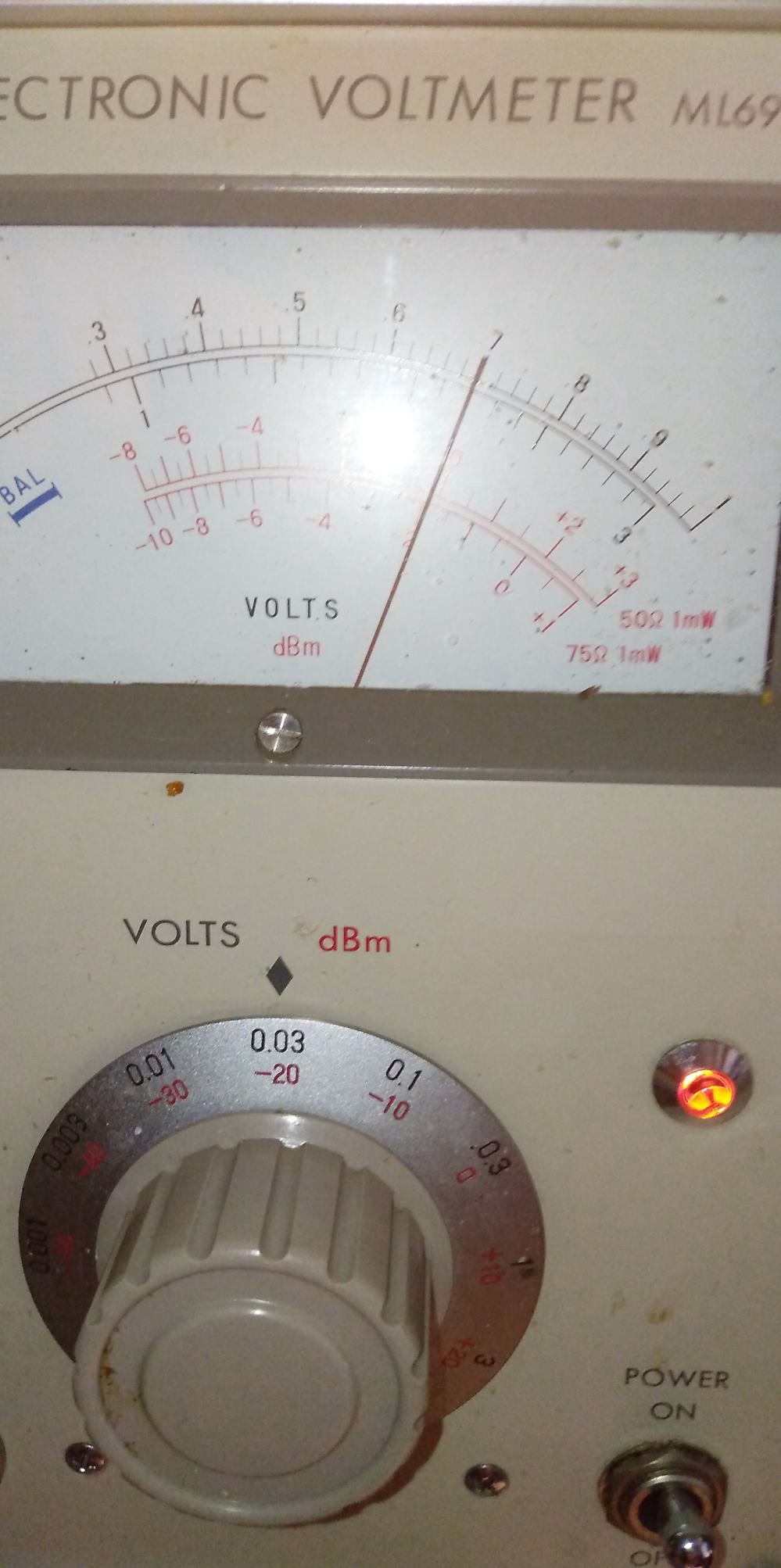

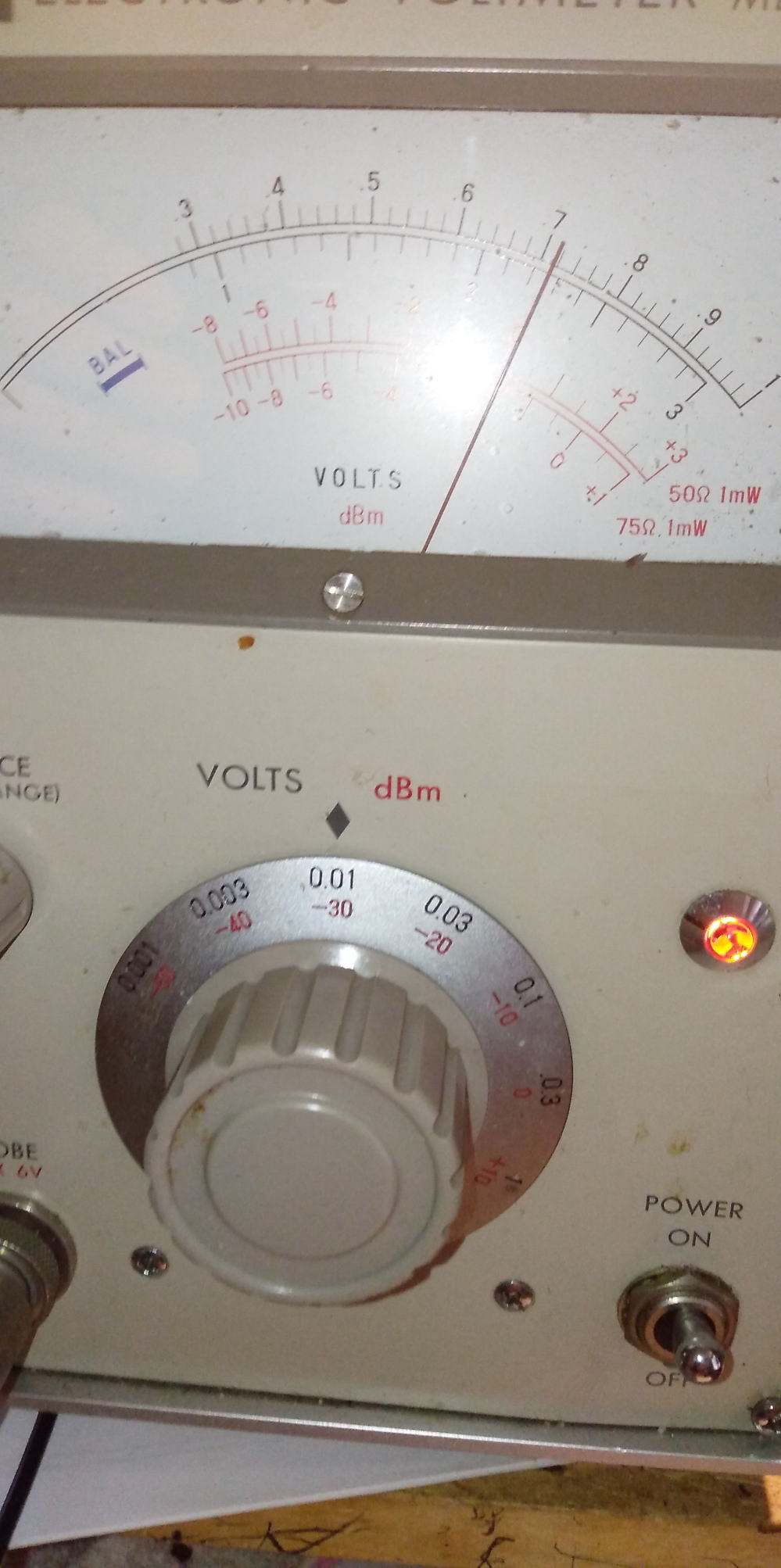

0dbm 100MHz 測定
-75dbm入力

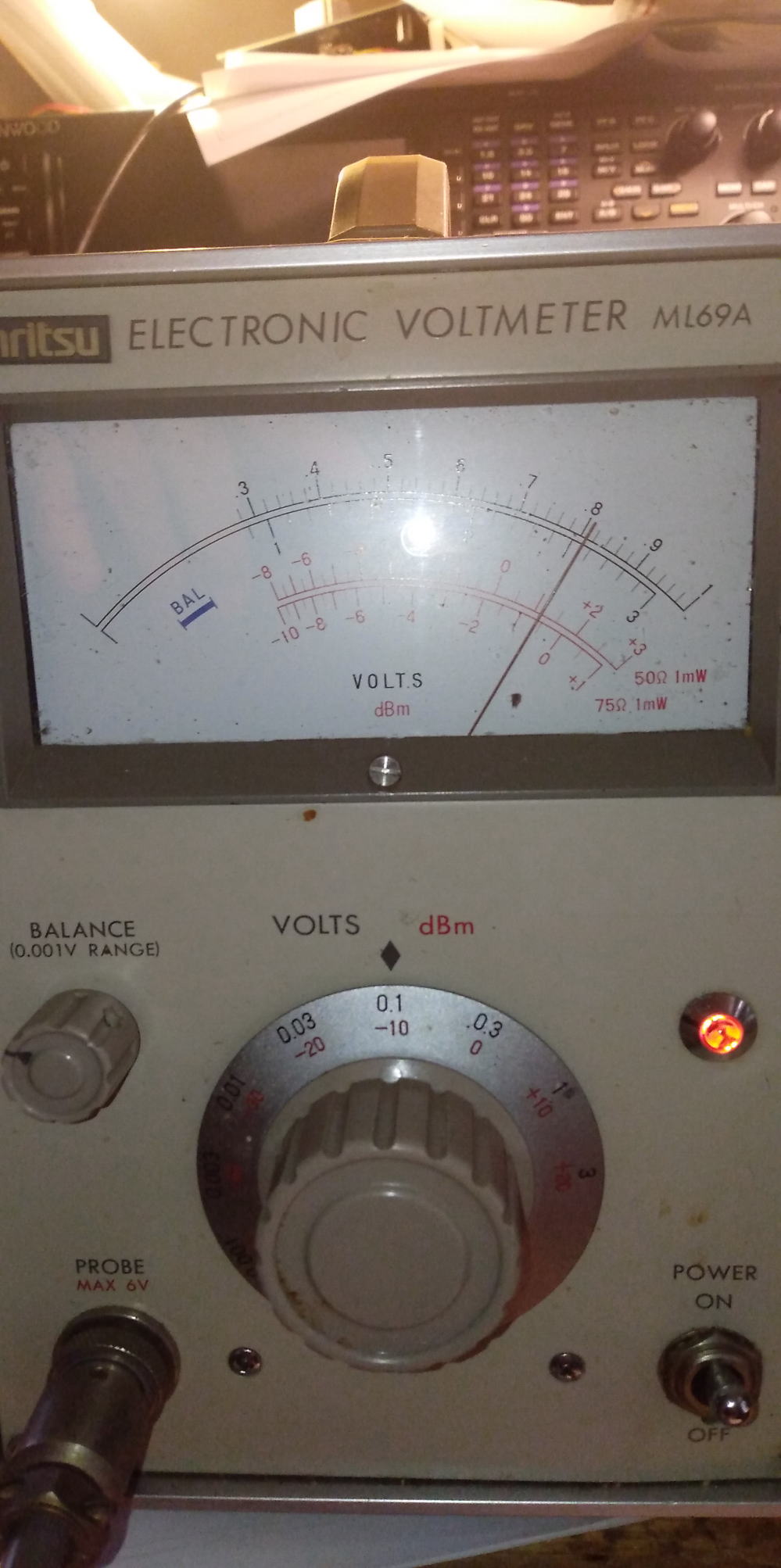

NANO VNA 旧型出力電力
-14dbm
NANO NEW -9dbm
